Texas Instruments представляет первый в отрасли АЦП последовательных приближений в комплекте со SPICE-моделью

АЦП с полным набором средств для моделирования и тестирования всей цепочки прохождения аналогового сигнала

Texas Instruments представила аналого-цифровой преобразователь (АЦП) последовательных приближений с загружаемой SPICE-моделью TINA-TI, позволяющей на первом этапе конструирования программно описать и смоделировать всю цепочку прохождения аналогового сигнала. Модель доступна для нового 12-разрядного 8-канального АЦП ADS8028 со скоростью выборки 1 MSPS. В АЦП интегрированы датчик температуры и высокостабильный источник опорного напряжения, вместо которого, при необходимости, может использоваться внешний источник. Прибор отличается широким диапазоном напряжений питания, как аналоговой, так и цифровой части.

Теперь разработчики получают возможность сэкономить время и материальные ресурсы, смоделировав и проверив схему с АЦП последовательных приближений, прежде чем переносить ее на печатную плату. Отныне SPICE-модели TINA-TI будут предоставляться конструкторам вместе со всеми новыми АЦП аналогичной архитектуры.

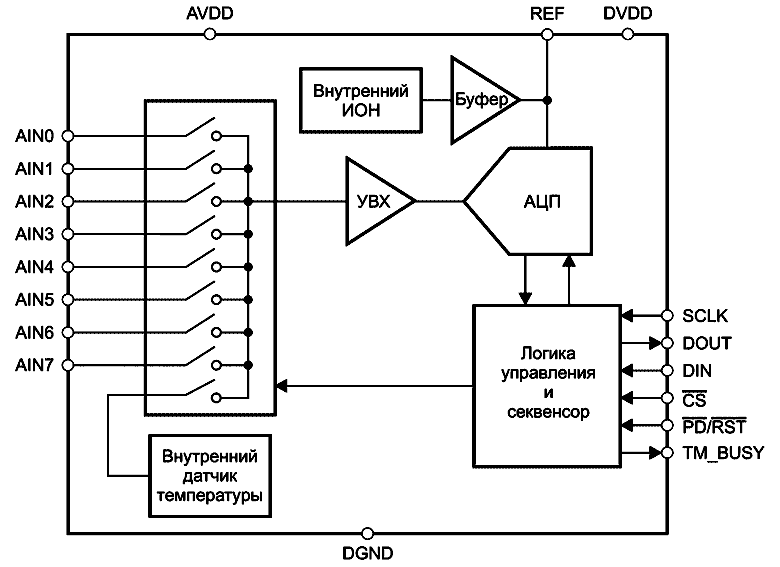

Функциональная схема ADS8028

Ключевые особенности и преимущества ADS8028

• Средства для быстрого моделирования и оценки: Базовый проект TINA-TI и оценочный модуль, содержащий буферный усилитель OPA836, ускорят процесс разработки.

• Высокая степень интеграции для сокращения количества компонентов и экономии площади печатной платы: АЦП содержит:


  • источник опорного напряжения 2.5 В,
  • датчик температуры с точность измерений ±1 °C,
  • мультиплексор с секвенсором.

Кроме того, микросхеме не требуется внешний развязывающий конденсатор.

• Широчайший диапазон питающих напряжений: По сравнению с приборами конкурентов втрое расширен диапазон напряжений питания аналоговой части (2.7…5.25 В), на 80% увеличен диапазон напряжений питания цифровых узлов (1.65…5.25 В) и в 2.5 раза пределы допустимых напряжений внешнего опорного источника (1…5 В).

• Низкая мощность потребления, небольшие размеры: Благодаря потреблению тока в дежурном режиме не более 36 мкВт, широкому диапазону рабочих температур от –40 до 125 °C и миниатюрному корпусу размером 4 × 4 мм, АЦП найдут применение в компактных устройствах с батарейным питанием.

• Совокупность особенностей АЦП расширяет сферу его применения: Энергоэкономичность, широкий диапазон рабочих температур и напряжений питания, а также высокий уровень интеграции позволяют использовать прибор в самых разнообразных приложениях, включая портативную бытовую электронику, средства инфраструктуры беспроводной связи и промышленное оборудование.

Средства поддержки разработки

В дополнение к SPICE-модели TINA-TI предлагается IBIS-модель, предназначенная для анализа целостности сигналов на печатной плате. Кроме того, за $199 можно приобрести демонстрационный набор ADS8028EVM-PDK.

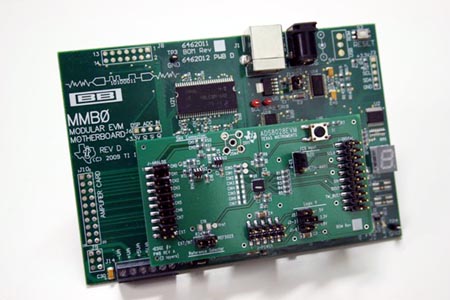

Демонстрационный набор ADS8028EVM-PDK

Доступность, корпус и цена

ADS8028 выпускаются серийно в корпусе QFN с габаритами 4 × 4 мм. Рекомендованная розничная цена – $3.25 за один прибор в партии 1,000 шт.
