MAX11329 – MAX11332 семейство 10/12-разрядных АЦП компании Maxim с внешним источником опорного напряжения, линейной полосой пропускания 500 кГц и низким энергопотреблением. Микросхемы семейства имеют отдельные выходы встроенного мультиплексора, к которым можно подключить внешний усилитель, что позволяет упростить схему предварительной обработки входного сигнала перед преобразованием.
MAX11329 – MAX11332 могут работать как с внутренним, так и внешним источником тактового сигнала, в обоих вариантах доступен режим сканирования входных каналов мультиплексора. При подключении внешнего источника тактирования также доступна функция SampleSet™ – программируемая пользователем последовательность опроса входных каналов мультиплексора. Она позволяет более гибко настраивать АЦП при работе в многоканальных приложениях и значительно упрощает взаимодействие с микроконтроллером или DSP.

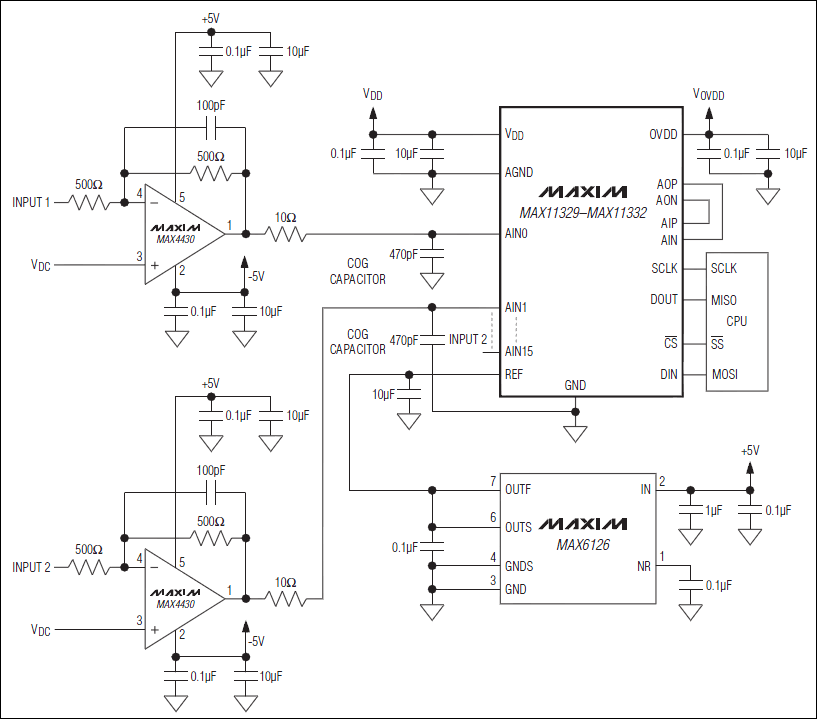

Схема включения MAX11329-MAX11332
Основные особенности семейства MAX11329-MAX11332:
- Режимы сканирования входных каналов, внутреннее усреднение, встроенное тактирование
- Технология SampleSet™ – задаваемая пользователем последовательность опроса входных каналов (до 256 шагов)
- Варианты конфигурации входов АЦП – несимметричный, дифференциальный и псевдо-дифференциальный
- Аналоговый мультиплексор с дифференциальными каналами :
- 16/8 каналов с несимметричным входом
- 8/4 канала с дифференциальными парами
- 15/8 с псевдодифференциальными по отношению к общему входу каналами
- Внешний доступ к выходу мультиплексора и входу АЦП
- Два программно-подключаемых входных диапазонов: ±Vref+/2, ±Vref+
- Гибкая система настройки конфигурации каждого канала
- Высокая точность: ±1 LSB INL, ±1 LSB DNL, без потерь значащих разрядов
- Уровень сигнал/шум 70 дБ, при Fвх = 100 кГц
- Диапазон напряжений питания 2.35…3.6 В
- Энергопотребление:
- 15.2 мВт при 3MSPS (Uпит =3 В)
- Потребляемый ток в спящем режиме 2 мкА
- Внешний ИОН (1 В…Udd)
- Совместимость с последовательными интерфейсами : 48 МГц 3-Wire SPI-/QSPI-/MICROWIRE-/DSP
- Скорость преобразования 3MSPS
- Температурный диапазон –40…125º C

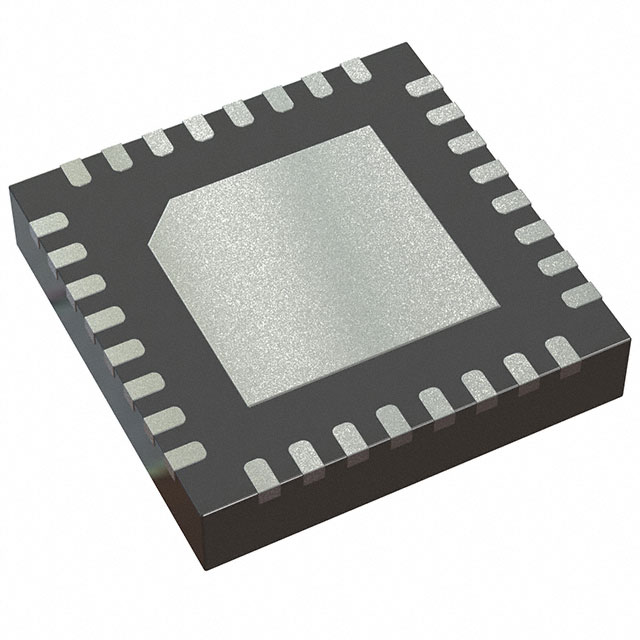

- Корпус TQFN32, 5±5 мм
Применения:
- Скоростные системы сбора данных
- Промышленные системы управления
- Медицинская техника
- Портативные устройства с батарейным питанием
