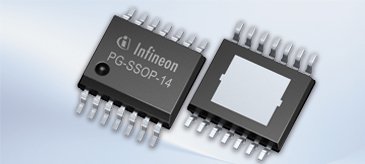

TLF502x1EL – новое семейство 500 мА DC/DC-преобразователей со сверхнизким током потребления, разработанных компанией Infineon. Это асинхронные приборы со встроенным силовым транзистором. Преобразователи рассчитаны на выходной ток 500 мА при выходном напряжении 5 В (точность ±2%). Они могут работать при длительности рабочего цикла до 100% в диапазоне входных напряжений от 4.75 до 45 В.
При низких нагрузках преобразователи переходят из режима широтно-импульсной модуляции (ШИМ) в режим частотно-импульсной модуляции (ЧИМ), чтобы гарантированно сохранить сверхнизкий ток потребления – менее 45 мкА. Частота переключений регулируется(до 2.2 МГц), также возможна синхронизация от внешнего источника тактового сигнала. Столь высокая частота переключений дает возможность использовать небольшие и недорогие дроссели и конденсаторы, что позволяет уменьшить размер платы. Кроме того, высокая частота переключений обеспечивает получение выходного напряжения с предсказуемым, низким уровнем пульсаций. Благодаря встроенным цепям компенсации и функции мягкого старта, микросхема проста в применении и не требует большого числа внешних компонентов.
Семейство TLF502x1 обладает функциональными возможностями, востребованными в автомобильной электронике. Это такие функции, как ENABLE (АКТИВАЦИЯ), RESET (СБРОС) с регулируемыми порогами и WATCHDOG (СТОРОЖЕВОЙ ТАЙМЕР) с настраиваемыми временными параметрами. Новые преобразователи снабжены такими защитными функциями, как поцикловое ограничение тока, отключение при перегреве и при снижении входного напряжения ниже допустимого уровня. Широкий диапазон рабочих температур (до 150 °C) и сертификация на соответствие стандарту AEC позволяют использовать данные преобразователи в жестких условиях эксплуатации, характерных для автомобиля, например в кузовной электронике, приборных панелях или в информационно-развлекательных системах.

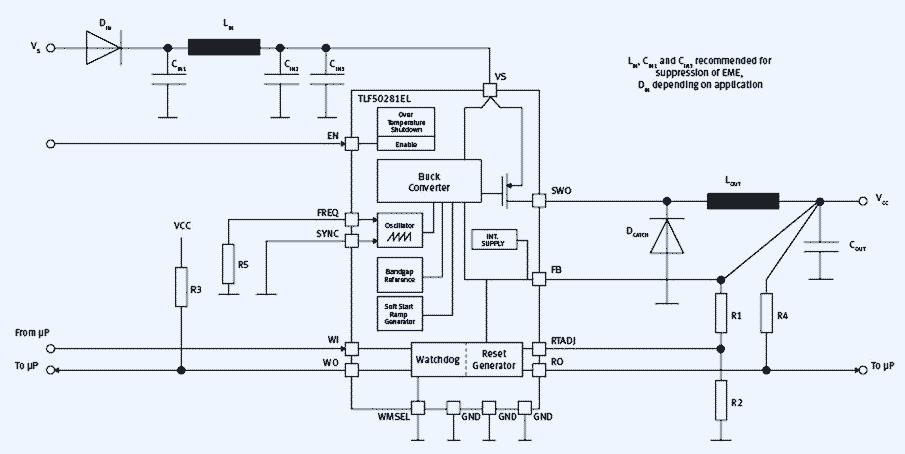

Схема применения: TLF50281EL с полным набором функциональных возможностей (EN, RES, WD)
Особенности
- Выходное напряжение: 5 В (± 2%)
- Выходной ток: 500 мА
- Режимы ШИМ и ЧИМ
- Сверхнизкий ток потребления: < 45 мкА
- Низкий ток в отключенном состоянии: < 2 мкА
- Длительность рабочего цикла до 100%
- Частота переключений до 2.2 МГц
- Возможность синхронизации и подстройки частоты
- Встроенные цепи компенсации и функция мягкого старта
- Полный набор дополнительных функциональных возможностей семейства:
- Включение (Активация)
- Сброс (с регулируемым порогом)
- Сторожевой таймер (с регулируемыми временными параметрами)
- Корпус с улучшенными тепловыми характеристиками: SSOP-14EP (RoHS)
- Сертификация на соответствие стандарту AEC
Применение
- Электронные блоки управления (ECU) для кузовной электроники
- Приборные панели
- Информационно-развлекательные системы
