Touchstone Semiconductor анонсировала новый 12-разрядный одноканальный АЦП с однополярным питанием TS7003 – первый конвертер в портфеле изделий компании.

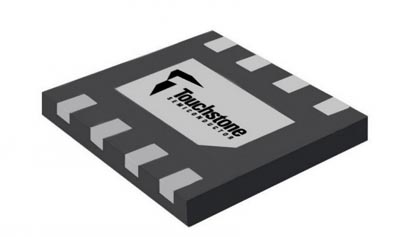

В миниатюрном корпусе TDFN размером 3 × 3 мм TS7003 содержатся УВХ с частотой выборки 10 МГц, высокоскоростной последовательный цифровой интерфейс и внутренний ИОН 2.5 В с начальной точностью ±0.6% и температурным дрейфом 30 ppm/°C. TS7003 – первый в отрасли 12-разрядный АЦП последовательного приближения, который можно приобрести дешевле, чем за $1: в партиях от 1000 микросхемы они предлагаются по цене $0.95 за штуку. Для питания АЦП требуется один источник питания с напряжением от 2.7 до 3.6 В. Потребляемая мощность при частоте выборки 300 kSP не превышает 2.8 мВт.
Трехпроводный последовательный интерфейс микросхемы TS7003 подключается непосредственно к микроконтроллеру или иному устройству с совместимым интерфейсом. АЦП очень прост в использовании и не нуждается в каких-либо внешних логических схемах. Процессы преобразования и обмена синхронизируются общим тактовым сигналом интерфейса.
Низкая потребляемая мощность, простота подключения и миниатюрность корпуса позволяют использовать микросхему в удаленных датчиках и приложениях сбора данных, особенно чувствительных к размерам печатной платы и энергопотреблению. Области применения прибора включают управление технологическими процессами, автоматизацию производства, портативные регистраторы информации, устройства рукописного ввода, планшетные компьютеры, медицинское оборудование и измерительные приборы с батарейным питанием.
Основные особенности
- Полная совместимость по выводам с MAX1286 при значительном превосходстве в скорости
- Одно напряжение питания +2.7 … +3.6 В
- DNL и INL (дифференциальная нелинейность и интегральная нелинейность): не более ±1 LSB
- Быстродействие 300 kSPs (тысяч выборок в секунду)
- Низкий ток потребления в режиме преобразования на максимальной скорости 300 kSPs: 0.95 мА
- Низкий ток потребления в выключенном состоянии: 0.2 мкА
- Внутренняя УВХ с частотой выборки до 10 МГц
- Внутренний ИОН 2.5 В с начальной точностью ±0.6%
- 3-проводные последовательные интерфейсы SPI, QSPI, MICROWIRE
- 8-выводной корпус TDFN-EP с габаритами 3 × 3 мм

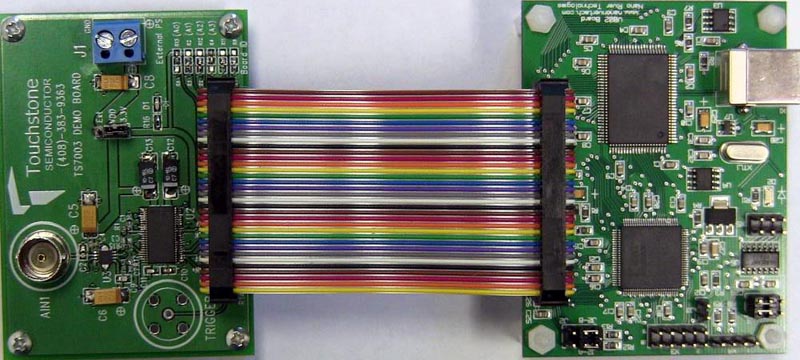

Для облегчения оценки динамических характеристик АЦП TS7003 Touchstone предлагает отладочную платформу TSDA-VB-Kit-ND, которую за $175 можно приобрести у Digi-Key. Комплект состоит из двух плат, соединяемых 34-жильным плоским кабелем: собственно АЦП и самонастраивающейся платы для быстрого преобразования Фурье.
Доступность
При цене $0.95 (в партии 1000 шт.) одноканальная микросхема TS7003 стоит на $3 меньше, чем совместимая с ней по выводам Maxim MAX1286, имея при этом вдвое большее быстродействие. Все параметры АЦП гарантируются в диапазоне температур от –40 до +85 °C. Приборы выпускаются в низкопрофильном 8-выводном корпусе TDFN со вскрытым теплоотводящим основанием. Микросхемы TS7003 имеются на складе и могут поставляться через дистрибьюторов компании.
