Шумопоглощающие компоненты TDK снижают «звон» напряжения в импульсных источниках питания

Эффективное подавление «звона» напряжения без снижения энергетического КПД

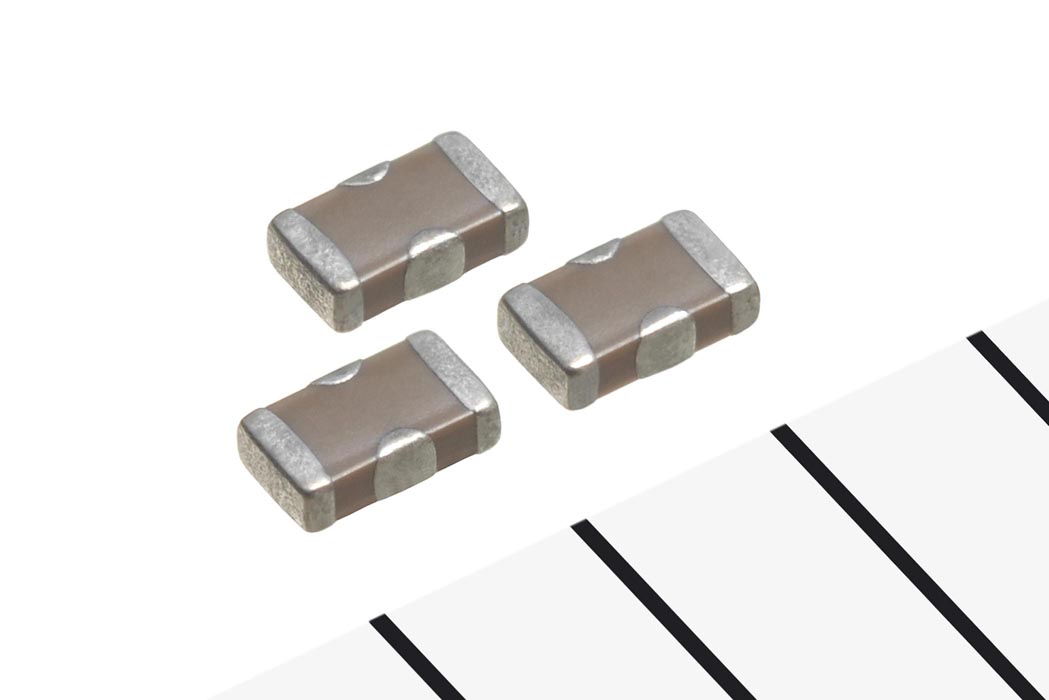

TDK Corporation разработала серию шумопоглотителей YNA15 в корпусах типоразмера 1005 (по стандарту IEC), предназначенную для подавления «звона» напряжения, который может возникать при работе импульсных источников питания (SMPS). Новые шумопоглотители имеют емкость 0.1 мкФ и рассчитаны на работу при напряжении до 25 В. В зависимости от типа прибора, эквивалентное последовательное сопротивление (ESR) YNA15 может иметь величину от 50 мОм до 1 Ом. При использовании компонентов с входной стороны SMPS, например, электромагнитные помехи могут быть снижены на 3.5 дБ (примерно в 3 раза). Таким образом, новые приборы эффективно подавляют «звон» напряжения, не влияя на КПД устройства. YNA15 заменяют сразу три компонента: резистор и конденсатор в демпфирующей цепи и развязывающий конденсатор. Продукты запущены в массовое производство.

Особенности конструкции SMPS иногда требуют использования конденсаторов с более высокими значениями ESR, чем у обычных многослойных керамических конденсаторов. С учетом этого обстоятельства TDK разработала такую структуру внутренних электродов, которая позволяет изготавливать шумопоглотители с любой требуемой величиной ESR. В результате, появилась возможность эффективно подавлять электромагнитные помехи именно в том частотном диапазоне, в котором возникает «звон».

В последние годы в смартфоны и другие портативные устройства интегрируется все больше и больше функций. Это приводит, в свою очередь, к увеличению потребляемой энергии и требует особенно бережного отношения к ее использованию, чтобы сохранить время работы аккумуляторов на приемлемом уровне. Следовательно, шумы, порождаемые источниками питания, должны подавляться минимальным количеством компонентов и без дополнительных потерь мощности. Именно для этих целей TDK создала новую серию приборов YNA15.

Основное применение:

• Подавление «звона» напряжения в импульсных источниках питания

Основные особенности и преимущества:

• Структура внутренних электродов позволяет реализовать значения ESR от 50 мОм до 1 Ом
• Номинальное напряжение 25 В

Некоторые технические характеристики
