Американская компания Custom MMIC добавила еще один прибор к семейству своих монолитных СВЧ ИС. Усилитель CMD132P3 диапазона 5…11 ГГц имеет ультранизкий коэффициент шума 1.3 дБ, усиление более 20 дБ во всей рабочей полосе частот и точку компрессии 1 дБ при выходной мощности +10 дБм. |
Микросхемы выпускаются в 16-выводном корпусе QFN, соответствующем требованиям директивы RoHS. Для работы усилителей требуется источник питания, способный отдать ток 30 мА при напряжении +3.6 В. Приборы найдут применение в средствах сверхвысокочастотной связи C- и X-диапазонов, в беспроводных сетях конфигураций точка-точка и мультиточка-точка, в военном и аэрокосмическом оборудовании и в измерительных приборах. Имеющие согласованные 50-омные импедансы входа и выхода усилители не нуждаются в каких-либо внешних компонентах, кроме обычных блокировочных конденсаторов.
Электрические характеристики (VDD = 3.6 В, TA = 25 °C)
|
Параметр
|
Типовое значение
|
Единицы
|
|
Диапазон частот
|
5 … 11
|
ГГц
|
|
Усиление
|
21
|
дБ
|
|
Коэффициент шума
|
1.4
|
дБ
|
|
Обратные потери на входе
|
10
|
дБ
|
|
Обратные потери на выходе
|
15
|
дБ
|
|
Точка компрессии P1dB
|
10
|
дБм
|
|
Ток потребления
|
30
|
мА
|
Для оценки возможностей усилителя разработана демонстрационная плата CM1074A.
 |

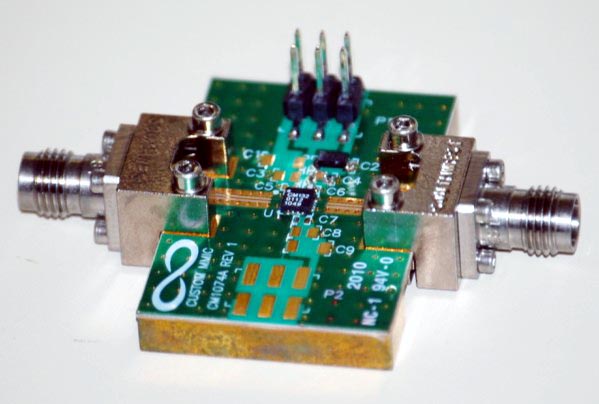

| Демонстрационная плата CM1074A |
