Linear Technology сообщила о выпуске нового линейного стабилизатора повышенной надежности. Удобные в использовании приборы LT3081 с выходным током до 1.5 А поддерживают все основные функции контроля и защиты. Устройство отличается расширенной по сравнению с существующими регуляторами областью безопасной работы. LT3081 содержит источник опорного тока, позволяющий с помощью единственного резистора устанавливать выходное напряжение, начиная от нуля. Уровень ограничения выходного тока также задается одним внешним резистором. Архитектура регулятора предусматривает возможность простого объединения нескольких микросхем в параллельную группу для увеличения выходного тока и облегчения теплового режима. Суммированием тока опорного источника с током контроля нагрузки можно выполнять компенсацию падения напряжения в линии.
Разработчикам микросхемы LT3081 удалось достигнуть беспрецедентных значений нестабильности по входному напряжению и нагрузке, которые в диапазоне входных напряжений от 1.2 до 40 В и независимо от выходного напряжения остаются на уровнях ниже 2 мВ. Выходное напряжение в диапазоне от 0 до 38.5 В при постоянном падении на регуляторе 1.2 В программируется единственным резистором. Внутренний подстраиваемый источник опорного тока 50 мкА имеет точность ±1%. Благодаря архитектурным особенностям устройства, выход которого является повторителем напряжения, нестабильность, переходная характеристика и выходной шум (30 мкВ с.к.з.) не зависят от входного напряжения. С помощью всего лишь двух внешних резисторов LT3081 можно включить в конфигурации двухвыводного источника тока. В любом режиме – стабилизатора напряжения или источника тока, – микросхема может устойчиво работать без входных и выходных конденсаторов.
 |

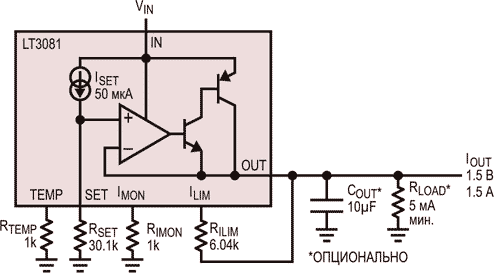

| Типовая схема включения LT3081 |
В микросхему заложено несколько контрольных и защитных функций. Уровень ограничения тока устанавливается внешним резистором с точностью ±10%. На измерительных выходах формируются токи, пропорциональные температуре (1 мкА/°C) и выходному току (200 мкА/A), позволяющие легко считывать показания относительно «земли». Монитор тока может использоваться для компенсации падения напряжения на внешних проводах. Перечень внутренних функций безопасности LT3081 включает защиту от неправильной полярности входного напряжения, защиту от обратных токов, внутреннее ограничение тока и отключение при перегреве.
 |

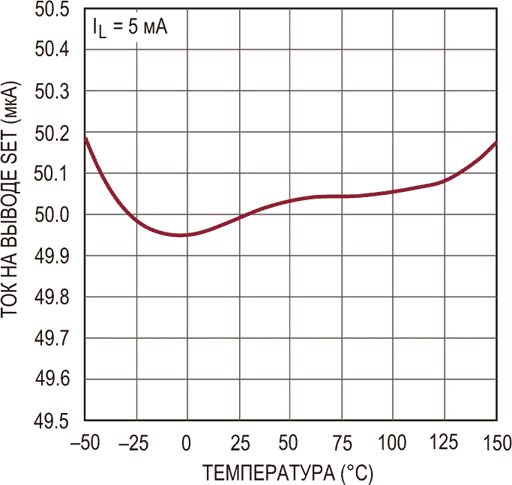

| SET Pin Current |
LT3081 предлагается в разнообразных корпусах с улучшенными тепловыми характеристиками, включая низкопрофильный (0.75 мм) 12-выводной корпус DFN размером 4 × 4 мм, 16-выводной TSSOP и 7-выводной DD-Pak. Все корпуса в конструкциях с поверхностным монтажом без теплоотвода рассеивают мощность 2 Вт. Кроме того, выпускается вариант микросхемы в 7-выводном корпусе TO-220, рассчитанном на вертикальную установку с теплоотводом. По диапазону рабочих температур приборы делятся на несколько групп:
- E и I: –40 … +125 °C,
- H: –40 … +150 °C,
- высоконадежная группа MP: –55 … +150 °C.
Для партий объемом 1000 микросхем цены на приборы группы E начинаются от $2.60 за штуку.
Сводка основных особенностей LT3081
- Промышленный линейный стабилизатор повышенной надежности
- Широкая область безопасной работы при токе нагрузки 1.5 А
- Выход контроля тока нагрузки: 200 мкА/А
- Выход контроля температуры перехода: 1 мкА/°C
- Широкий диапазон входных напряжений: 1.2 … 40 В
- Установка выходного напряжения в диапазоне 0 … 38 В с помощью одного резистора
- Источник опорного тока (вывод SET) с начальной точностью 1%
- Простота параллельного включения нескольких микросхем для увеличения выходного тока или облегчения теплового режима
- Внешняя установка порога ограничения тока
- Устойчивость при отсутствии входных и выходных конденсаторов
- Типовое значение нестабильности выходного напряжения по нагрузке менее 1 мВ
- Типовое значение нестабильности выходного напряжения по входу менее 0.001%/В
- Ограничение тока, отключение при перегреве и защита от неправильной полярности подключения входного напряжения
- Выпускаются в 12-выводном корпусе DFN 4 × 4 мм, 16-выводном TSSOP, 7-выводном DD-Pak и 7-выводном TO-220 со сниженным тепловым сопротивлением
