Для защиты самых чувствительных высокоскоростных дифференциальных интерфейсов компания NXP разработала уникальный прибор IP4294CZ10 с исключительно низкой емкостью линия-земля, минимальным уровнем взаимопроникновения каналов и отличным согласованием емкостей.

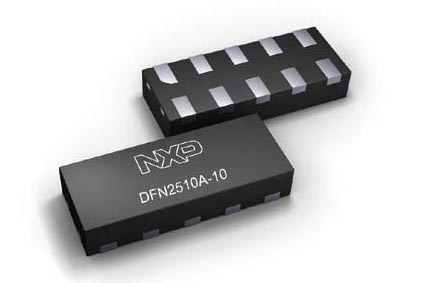

IP4294 выпускаются в безвыводных корпусах DFN2510A-10 (SOT1176) размером 1.0 × 2.5 × 0.5 мм, доработанных для использования в высокочастотных цепях. Для оптимизации целостности сигналов и упрощения трассировки печатной платы входные и выходные контакты расположены с противоположных сторон корпуса. Приборы не содержат свинца и удовлетворяют требованиям директивы RoHS.
Основные особенности
- Лучшая в отрасли полная защита системных микросхем USB 3.0
- Сверхнизкая канальная емкость: 0.5 пФ (тип.)
- Исключительно низкое взаимопроникновение каналов: менее –60 дБ на частоте 2.5 ГГц
- Очень низкое динамическое сопротивление (менее 0.4 Ом) для обеих полярностей
- Оптимизированный для использования в высокочастотных цепях корпус DFN2510A-10 (SOT1176)
 |

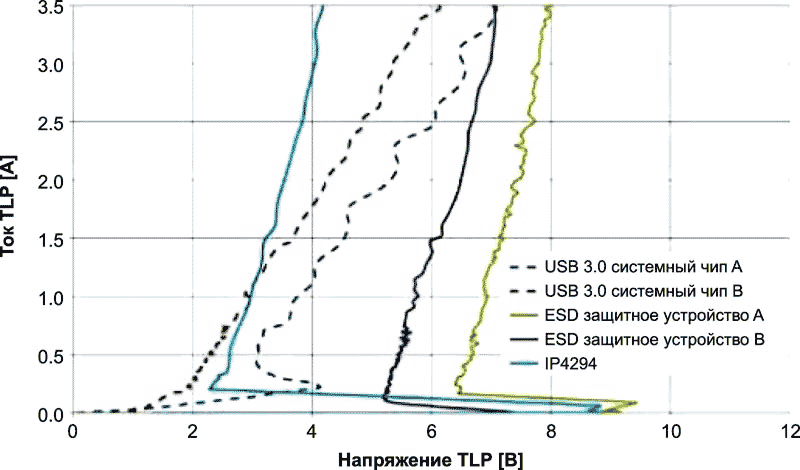

| Результаты сравнительного тестирования методом импульса линии передачи (TLP). |
 |

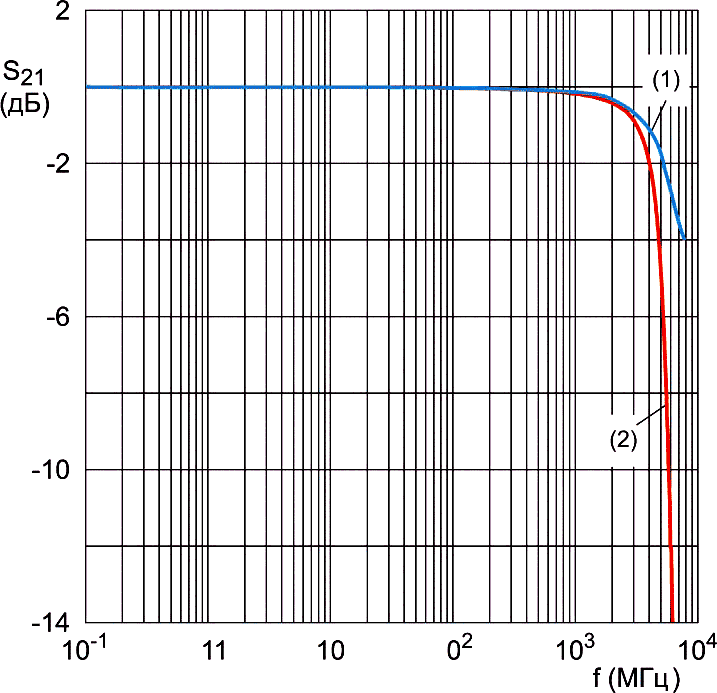

| Очень широкая полоса пропускания дифференциального сигнала гарантирует неискаженное прохождение даже высших гармоник. (1 – дифференциальный режим, 2 – синфазный режим). |
Применение
USB 3.0, eSATA, SATA, HDMI, DisplayPort и прочие высокоскоростные интерфейсы в:
- портативных компьютерах, материнских платах и графические картах;
- телевизорах и мониторах;
- приводах жестких дисков, цифровых фото- и видеокамерах.
