Microchip выпускает вспомогательную микросхему для систем управления трехфазными бесколлекторными двигателями

Специализированная микросхема выполняет все основные функции в системе управления электродвигателем и позволит повысить эффективность и надежность проектов

Компания Microchip выпускает специализированную микросхему MCP8024 для систем управления трехфазными бесколлекторными электродвигателями постоянного тока, которая призвана расширить функциональные возможности цифровых сигнальных контроллеров dsPIC и микроконтроллеров PIC для управления шестью N-канальными MOSFET. В прибор интегрированы три полумостовых драйвера затворов  N-канальных MOSFET ключей и множество дополнительных функциональных блоков, реализующих управление драйверами затворов и питанием, последовательный коммуникационный интерфейс, схемы контроля параметров и защиты.

Микросхема сохраняет работоспособность в широком диапазоне напряжений питания 6 В – 28 В и может выдерживать напряжение переходных процессов до 48 В. Микросхема имеет богатую аналоговую периферию, например, 3 канала измерения тока (3 операционных усилителя к которым подключаются датчики тока), компаратор перегрузки по току, драйверы затворов MOSFET, а также коммуникационный порт для двухстороннего обмена данными, что позволит создать завершенную систему управления электродвигателем. Наличие конфигурируемого блока формирования «мертвого» времени, возможность установки времени блокирования защиты от перегрузки по току (blanking-time control) и возможность установки порога схемы защиты для внешних MOSFET ключей придает дополнительную гибкость конечной системе. Встроенный понижающий DC-DC преобразователь с эффективностью импульсного источника питания может использоваться для питания различных микроконтроллеров. Расширенный диапазон рабочей температуры от -40°C до +150°С говорит о возможности применения микросхемы MCP8024 в приложениях, эксплуатирующихся в жестких условиях окружающей среды.

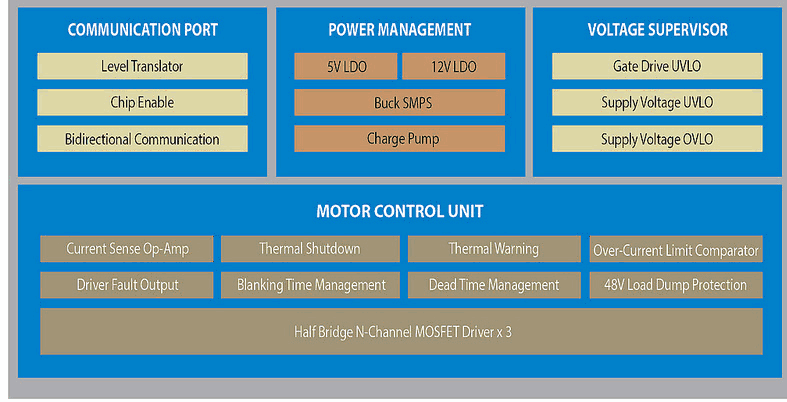

Нажмите для увеличения

Отличительные особенности MCP8024:

• микросхема представляет собой силовой модуль для управления трехфазным бесколлекторным электродвигателем постоянного тока:
• три полумостовых драйвера затворов внешних MOSFET:
  • независимый контроль верхнего и нижнего плеча;
  • пиковый выходной ток 0.5 А (12 В);
  • встроенная защита от сквозных токов;
  • защита от перегрузки по току и короткого замыкания;
• встроенные линейные регуляторы напряжения 5 В и 12 В;
• три операционных усилителя для контроля фазного тока и определения положения вала электродвигателя;
• компаратор перегрузки по току;
• два преобразователя уровней;
• встроенный источник опорного напряжения;
• диапазон входного напряжения: 6 – 40 В;
• диапазон напряжения питания: 6 – 28 В;
• двунаправленный коммуникационный порт для подключения к микроконтроллеру;
• возможность конфигурирования;
• тепловая защита;
• расширенный диапазон рабочей температуры: -40°C - +150°C;
• корпусное исполнение: 40-выводный QFN и 48-выводный TQFP.

Основное применение микросхемы: автомобильные системы управления отоплением, вентиляцией и кондиционированием воздуха (управление вентиляторами и насосами) и промышленные системы автоматизации.

Поддержка разработчиков

Для разработчиков, с целью ознакомления с возможностями микросхемы, компания планирует выпуск оценочной платы MCP8024 TQFP BLDC Motor Driver Evaluation Board (ADM00557), которая будет доступна для заказа в конце декабря 2013 г.

Цена и доступность

Микросхема MCP8024 доступна для заказа в промышленных объемах по цене 2.61$ за штуку в партии от 10000 шт.
