Toshiba разработала микросхему TPD1055FA, предназначенную для драйверов электромагнитных клапанов, используемых в системах управления автоматическими коробками передач автомобилей и других приложениях. Микросхема имеет корпус меньший, чем SOP-8 (5 × 6 мм), который обычно использовался для микросхем аналогичного назначения, например, таких, как TPD1038F и TPD1053F.
Особенности
- BiCD техпроцесс с проектными нормами 0.13 мкм и выходным P-канальным DMOS транзистором с напряжением пробоя 40 В
- Рабочее напряжение питания от 5 до 18 В
- Логические входы и выходы совместимы с уровнями 3.3 и 5 В
- Встроенные функции защиты от превышения тока и от перегрева
- Встроенные функции диагностики превышения тока, короткого замыкания и обрыва нагрузки, замыкания между выходом и источником питания
- Низкое сопротивление канала: не более 0.12 Ом при напряжении питания от 8 до 18 В, выходном токе 2 А и температуре канала 25 °C

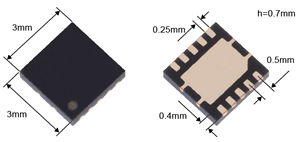

- Миниатюрный корпус WSON10 с уменьшенным тепловым сопротивлением
Области применения
- Приложения с током не более 3 A, использующие источник питания 12 В (например, в автомобилях)
- Основные автомобильные приложения: драйверы электромагнитных клапанов, драйверы механических реле, драйверы ламп.

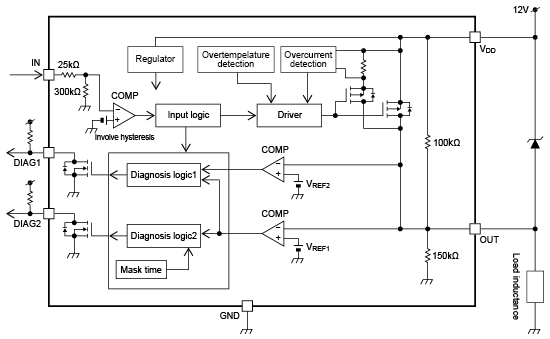

Блок-схема
