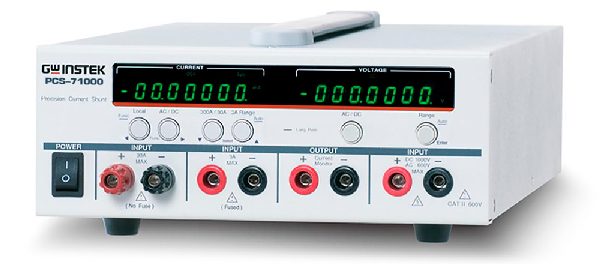

Электронный шунт, от компании Good Will Instruments PCS-71000, сочетает в себе сразу 3 прибора – многозначную меру сопротивления, амперметр 6 1/2 разряда и вольтметр 6 1/2 разряда.
В набор прецизионных мер сопротивления шунта PCS-71000 входят 5 эталонных мер сопротивления - 0.001 Ом, 0.01 Ом, 0.1 Ом, 1 Ом, 10 Ом, программно коммутируемых с измерительной цепью. Предел допускаемой основной погрешности шунта по сопротивлению составляет от 0.01 % до 0.02 % на постоянном токе и 0.1% на переменном токе (до 400 Гц). Такая точность обеспечивается передачей единицы измерения только от Государственных первичных эталонов.
PCS-71000 оснащен полнофункциональными высокоразрядными амперметром и вольтметром. Шунт имеет высокий верхний предел по току 300 А, который разбит на 5 поддиапазонов: 300 А, 30 А, 3 А, 300 мА, 30 мА. Для вольтметра предусмотрены отдельные входы, рассчитанные на напряжение 600 В для сигнала переменной частоты и до 1000 В постоянного напряжения. Индикаторы тока и напряжения имеют 6 1/2 разряда и могут использоваться для проведения комплексного тестирования параметров источников питания.
Помимо встроенного амперметра, для проведения прецизионных измерений в PCS-71000 предусмотрен потенциальный выход. Встроенные вольтметр и амперметр имеют настройки, как и более функциональные средства измерений – универсальные вольтметры. При считывании показаний пользователь может задать число усреднений, выбрать разрядность индикатора, а также настроить скорость отображения результатов измерений на индикаторе.
Большим плюсом шунта является наличие интерфейсов дистанционного управления USB и GPIB, что позволяет использовать его в автоматизированных измерительных системах.
Краткие характеристики модели:
- Пределы измерений пер./пост тока 30/ 300 мА/ 3/ 30/ 300 А
- Пределы измерений пер./пост напряж: 200 мВ/ 2/ 20/ 200/600 ВAC/1000 ВDC
- Токовые шунты для пост./перем. (45 Гц – 10 кГц до 3А/ 400 Гц до 300 А)
- Погрешность сопротивления на перем. токе 0.1% (400 Гц), пост. ток 0.01%
- Встроенный цифровой измеритель тока/напряжения 6.5 разрядов
- Выход для внешнего измерителя
Технические характеристики электронного шунта PCS-71000
Характеристики
|
Параметры
|
Значения
|
Шунт
|
Значения сопротивлений
|
0.001 Ом, 0.01 Ом, 0.1 Ом, 1 Ом, 10 Ом
|
Диапазон токов
|
300 А, 30 А, 3 А, 300 мА, 30 мА
|
|
Погрешность сопротивления при
постоянном токе |
0.02% (300 А; 0,001 Ом)
0.01% (остальные диапазоны) |
|
Погрешность сопротивления при
переменном токе |
0.1% при частотах до 400 Гц
|
|
Вольтметр
|
Диапазон напряжений
|
Пост: 1000 В, 200 В, 20 В, 2 В, 200 мВ
Перем: 600 В, 200 В, 20 В, 2 В, 200 мВ |
Разрешение
|
1 мВ, 0.01 мВ, 0.001 мВ, 1 мкВ, 0.1 мкВ
|
|
Погрешность при постоянном токе
|
0.05%
|
|
Погрешность на переменном токе
|
0.5% при частотах 45 Гц - 2 кГц
1.0 % при частотах 2 кГц – 10 кГц 2.0 % при частотах 10 кГц – 20 кГц |
|
Амперметр
|
Диапазон токов
|
300 А, 30 А, 3 А, 300 мА, 30 мА
|
Разрешение
|
0.1 мА, 0.01 мА, 1 мкА, 0.1 мкА, 0.01 мкА
|
|
Погрешность при постоянном токе
|
0.01%
|
|
Погрешность при переменном токе
|
0.5% при частотах 45 Гц - 400 Гц (300/ 30 А)
0.5% при частотах 45 Гц – 2 кГц (3 А/ 300/ 30 мА) 1.0% при частотах 2 кГц – 10 кГц (3 А/ 300/ 30 мА) |
|
Общие данные
|
Питание
|
15/230 В, 50/60 Гц
|
Охлаждение
|
Воздушное, встроенный вентилятор
|
|
Масса
|
6 кг
|
|
Геометрические размеры
|
210 × 80 × 390 мм
|
