Новое семейство ЦАП компании Texas Instruments предназначено для устройств промышленной автоматизации, систем технологического контроля и оборудования автоматизации зданий
Texas Instruments (TI) представила новое семейство цифро-аналоговых преобразователей (ЦАП), которые позволят разработчикам повысить точностные и эксплуатационные характеристики модулей ввода/вывода программируемых логических контроллеров (ПЛК) и систем автоматизации зданий, сократив при этом как их стоимость, так и размеры. DAC8760 является первым в отрасли семейством ЦАП, имеющих одновременно активные выходы по току и по напряжению, что предоставляет разработчикам систем дополнительную возможность выбора между использованием одного выхода или обоих.
Ключевые преимущества семейства DAC8760
- Высочайшая точность:
Максимальная полная нескорректированная ошибка (TUE), составляющая 0.1%, исключает необходимость калибровки.
- Высокая степень интеграции, сокращающая площадь печатной платы и количество необходимых компонентов:
В каждом устройстве семейства имеется выход по напряжению, выход токовой петли 4-20 мА, прецизионный источник опорного напряжения и LDO стабилизатор напряжения, а также такие средства обеспечения надежности и диагностики ошибок, как сторожевой таймер и циклический избыточный контроль.
- Гибкость проектирования:
Диапазон выходных сигналов тока и напряжения может программироваться через последовательный интерфейс SPI.
- Широкий температурный диапазон:
Диапазон рабочих температур, равный –40 … +125 °C, на 32% шире, чем у аналогичных ЦАП других производителей.
Средства поддержки разработки
Для ускорения вывода изделий на рынок TI предлагает ряд средств поддержки семейства DAC8760, включая базовые проекты, симуляционные модели и аппаратные оценочные модули.
Перечисленные ниже базовые проекты содержат описания теоретических основ, методик конструирования и моделирования, способов расчетов, методологий конструирования и многого другого:
- Комбинированный выходной модуль аналогового вывода сигналов тока и напряжения для промышленных приложений (TIPD119);
- Одноканальный изолированный промышленный драйвер выходов по напряжению и по току, удовлетворяющий требованиям по электромагнитной совместимости и уровню излучаемых помех (TIPD153);
- 16-битный модуль аналогового вывода для программируемых логических контроллеров (TIDA-00118).
Разработаны и доступны для приобретения оценочные модули для всех устройств семейства DAC8760. Предлагаются, в частности, модули с расширенными возможностями, содержащие дополнительные компоненты для защиты от электростатических разрядов и электромагнитных помех. Доступны также IBIS-модели для моделирования целостности сигналов и временного анализа на уровне платы.

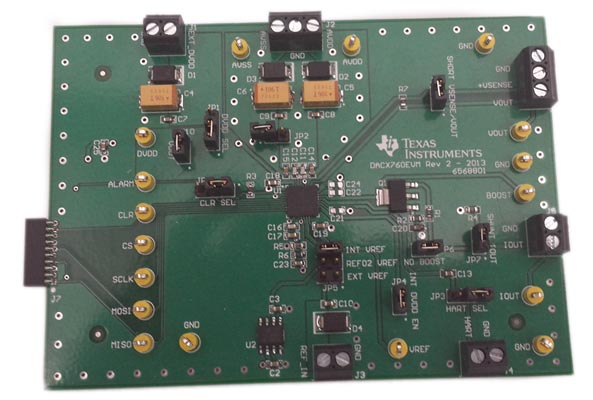

Оценочный модуль DAC8760EVM. |
Пользователям семейства DAC8760 доступна поддержка на форуме Precision Data Converters (Точные преобразователи данных) сообщества TI E2E, где инженеры могут получить помощь, поделиться своими знаниями и решить проблемы с помощью коллег по форуму и экспертов TI.
Корпуса, доступность и цены
Доступные на сегодня приборы семейства DAC8760 имеют следующие характеристики:
Устройство
|
Описание
|
Корпус
|
Цена
(в партии 1000 шт.) |
Оценочный
модуль |
Оценочный
модуль с расширенными возможностями |
16-разрядов, выход по напряжению
и выход токовой петли 4-20 мА |
TSSOP 4.4 × 7.8 мм
|
$3.99
|
|||
QFN 6 × 6 мм
|
$3.99
|
||||
16-разрядов,
выход токовой петли 4-20 мА |
TSSOP 4.4 × 7.8 мм
|
$3.49
|
—
|
||
QFN 6 × 6 мм
|
$3.49
|
||||
12-разрядов, выход по напряжению
и выход токовой петли 4-20 мА |
TSSOP 4.4 × 7.8 мм
|
$2.99
|
|||
QFN 6 × 6 мм
|
$2.99
|
||||
12-разрядов,
выход токовой петли 4-20 мА |
TSSOP 4.4 × 7.8 мм
|
$2.49
|
—
|
