Расширение возможностей логического анализатора АКИП-9104

ПРИСТ АКИП-9104

В наше время цифровые устройства стали более сложными, более чувствительными, Чтобы произвести отладку и оценить качество, включая высокочастотные шины и скоростные системы логических элементов, требуются логические анализаторы, имеющие высокую скорость сбора больших массивов данных и обладающие программными средствами для их обработки.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

ПРИСТ АКИП-9104

Отладка цифровых аппаратных средств может быть трудной и долгой операцией, потому что могут возникать ошибки, вызванные быстрыми фронтами, перекрестными помехами, глитчами или джиттером.

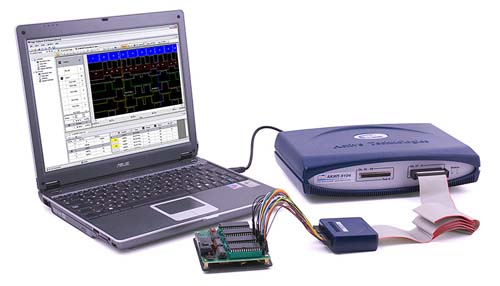

Логический анализатор АКИП-9104, благодаря технологии GigaView, способен выполнить безошибочную отладку, в отличие от анализаторов общего назначения. Технология GigaView предоставляет два анализа в одном – сбор данных до 4 МБ по каждому каналу с временным разрешением 2 нс, и детальное исследование проблем при разрешении 666 пс в рамках того же самого сбора данных. Благодаря высокому временному разрешению и программным функциям, анализаторы АКИП-9104 способны локализовать следующие проблемы:

  • глитчи (редкие случайные события);
  • нарушение шаблона (условий);
  • нарушение временного допуска;
  • перекрестные помехи;
  • анализ джиттера

Из аппаратных усовершенствований – появилось мощное средство отладки цифровых схем – опция генератора кодовых последовательностей. Генератор обеспечивает эмулирование стандартных последовательных и параллельных шин или пользовательских интерфейсов. Генератор имеет векторный процессор, позволяющий управлять упорядоченными массивами данных. Особенности генератора:

  • частота генерации посылок: 125 МГц, частота сбора данных: 250 МГц;
  • память для формирования последовательностей:2 МБ;
  • 640 векторов/команд и 512 последовательностей;
  • 36 бит с 2-мя независимыми адресами;
  • режимы параллельной и последовательной работы;
  • программирование условий;
  • программирование тактовой частоты и частоты дискретизации.

Благодаря мощным аппаратным средствам логические анализаторы АКИП-9104 имеют возможность анализировать самые распространенные протоколы последовательной передачи данных: RS-232, I2C, SPI, Microwire, RS-485, RS-422, UART. Анализаторы АКИП-9104 обеспечивает самые продвинутые возможности по анализу. Графический интерфейс пользователя обеспечивает легкую настройку и анализ данных в графических и табличных представлениях. Программное обеспечение также позволяет легко обнаруживать критические события.

Для точных измерений с учетом особенностей исследуемой схемы помимо штатных пассивных пробников доступны к заказу высоимпедансный и низкоемкосные пробники, которые позволяют измерять высокочастотные сигналы или работать в цепи с высоким импедансом.
