Linear Technology анонсировала новые прецизионные ОУ с напряжением питания 140 В

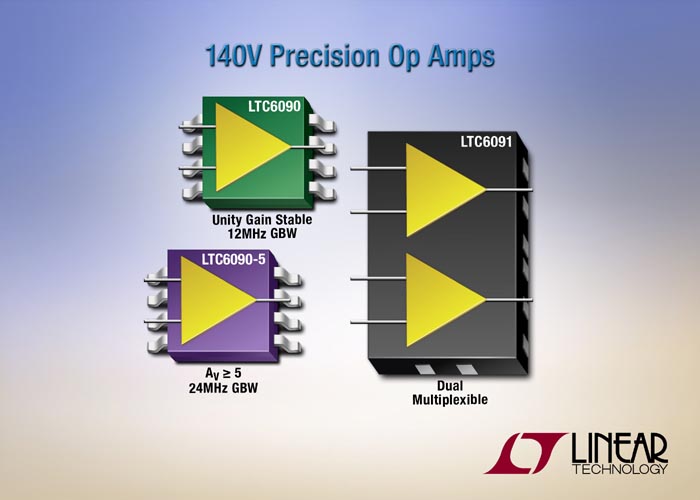

Расширяя свое семейство прецизионных операционных усилителей (ОУ), работающих при напряжении питания до 140 В (±70 В), Linear Technology выпустила микросхемы LTC6091 и LTC6090-5. Сдвоенный ОУ LTC6091 будет полезен в мультиплексируемых приложениях, поскольку каждый из усилителей имеет индивидуальный вывод разрешения выхода. Нескорректированный одиночный ОУ LTC6090-5, устойчивый при коэффициенте усиления не менее 5, имеет повышенную скорость нарастания выходного напряжения.

В усилителях LTC6090, LTC6090-5 и LTC6091 сочетаются широкий диапазон напряжений питания, высокая точность и низкие шумы. Напряжение смещения не превышает 1.25 мВ во всем диапазоне рабочих температур, а низкочастотные шумы вида 1/f в полосе частот от 0.1 Гц до 10 Гц равны 3.5 мкВ. КМОП-структура входов ограничивает входной ток смещения уровнем 50 пА при 85 °C, что делает семейство LTC6090 пригодным для схем обработки сигналов датчиков и других приложений, требующих высокого входного сопротивления.

Нескорректированный усилитель LTC6090-5 имеет произведение ширины полосы пропускания на коэффициент усиления, равное 24 МГц, и скорость нарастания 37 В/мкс, в то время, как для LTC6090 и LTC6091, скорректированных до единичного усиления, соответствующие параметры составляют 12 МГц и 21 В/мкс.

Потребляемый каждым из усилителей ток не превышает 3.9 мА. Типовой ток короткого замыкания выхода равен ±90 мА. Соединенный с выводом корпуса TFLAG флаг перегрева устанавливается, когда температура перехода устройства превышает 145 °C. Для активного управления температурным режимом этот вывод можно подключить к входу Output Disable (Отключение Выхода).

LTC6090 и LTC6090-1 выпускаются в 8-выводных корпусах SOIC и 16-выводных корпусах TSSOP. LTC6091 предлагается в 16-выводном корпусе QFN размером 4 × 6 мм. У каждого из корпусов имеется вскрытое основание, служащее для минимизации теплового сопротивления. Цены для партий объемом 1000 штук начинаются от $3.45 за одну микросхему LTC6090 или LTC6090-5, и от $6.61 за LTC6091.

Микросхема LTC6090 выпускается для трех диапазонов рабочих температур перехода: 0 °C … +70 °C, –40 °C … +85 °C и –40 °C … +125. Варианты LTC6091 рассчитаны на температуры перехода –40 °C … +85 °C или –40 °C … +125 °C.

Сводка основных характеристик LTC6091:

• Диапазон напряжений питания: ±4.75 В … ±70 В (140 В);
• Напряжение шумов в диапазоне частот 0.1 Гц … 10 Гц: 3.5 мкВ;
• Входной ток смещения не более 50 пА;
• Малое напряжение смещения: не более 1.25 мВ;
• Низкий дрейф напряжения смещения: не более ±5 мкВ/°C;
• Коэффициент подавления синфазного сигнала не менее 130 дБ;
• Выходной каскад Rail-to-Rail;
• Втекающий и вытекающий выходной ток не менее 20 мА;
• Произведение ширины полосы пропускания на коэффициент усиления (добротность): 12 МГц;
• Скорость нарастания 21 В/мкс;
• Плотность шумов 11 нВ/√Гц;
• Защитное отключение при перегреве;
• 16-выводной корпус QFN с размерами 4 × 6 мм.

Сводка основных характеристик LTC6090-5:

• Диапазон напряжений питания: ±4.75 В … ±70 В (140 В);
• Напряжение шумов в диапазоне частот 0.1 Гц … 10 Гц: 3.5 мкВ;
• Входной ток смещения не более 50 пА;
• Малое напряжение смещения: не более 1.25 мВ;
• Низкий дрейф напряжения смещения: не более ±5 мкВ/°C;
• Коэффициент подавления синфазного сигнала не менее 130 дБ;
• Выходной каскад Rail-to-Rail;
• Втекающий и вытекающий выходной ток не менее 50 мА;
• Произведение ширины полосы пропускания на коэффициент усиления (добротность): 24 МГц;
• Скорость нарастания 37 В/мкс;
• Плотность шумов 11 нВ/√Гц;
• Защитное отключение при перегреве;
• Корпуса SOIC-8E или TSSOP-16E со сниженным тепловым сопротивлением.
