Texas Instruments выпускает PoE контроллер следующего поколения

Простой в использовании PoE контроллер, оценочный модуль питающего устройства на его основе и завершенный типовой проект позволяют упростить разработку коммуникационного сетевого оборудования с поддержкой технологии PoE

Компания Texas Instruments сообщила о выпуске микросхемы контроллера передачи электропитания через Ethernet (Power over Ethernet, PoE) TPS23861, оценочного модуля и типового проекта питающего устройства (PoE Power Sourcing Equipment, PSE) на его основе. Высокопроизводительный 4-портовый контроллер и типовой проект позволяют значительно сократить время разработки и стоимость сетевых коммуникационных устройств c поддержкой технологии PoE, таких как коммутаторы IP телефонии, беспроводные базовые станции и сетевые видеорегистраторы.

Ключевые характеристики представленного PoE решения:

• Снижение стоимости разработки питающих устройств: на двухслойной плате оценочного модуля TPS23861EVM-612 установлено два контроллера TPS23861 со всеми необходимыми внешними компонентами, что сводит к минимуму общее количество компонентов и стоимость сборки, по сравнению с многоплатными решениями;

• Простота использования, режим работы Plug-and-Play: оценочный модуль поддерживает режим автономной работы, устраняя необходимость использования какого-либо Host-устройства для управления;

• Оптимизированное энергопотребление и тепловой режим работы: потребляемая мощность контроллера TPS23861 не превышает 400 мВт в любом режиме работы. Архитектура внешнего FET-ключа позволяет разработчику подобрать FET-ключ с оптимальными для конкретного приложения параметрами;

• Повышенная надежность: специализированный алгоритм определения подключения исключает повреждение системы посредством исключения ошибочного запуска.

Отличительные особенности PoE контроллера TPS23861:

• 4-портовый контроллер питающего устройства (PSE), отвечающий требованиям спецификации IEEE 802.3at:
  • встроенные функции автоопределения, классификации;
  • поддержка автоматической подачи и отключения питания;
  • встроенный резистор-датчик 255 мОм;
• расположение выводов контроллера позволяет использовать двухстороннюю печатную плату;
• автоматический режим работы:
  • не требуется инициализация по шине I²C;
  • не требуется внешняя настройка;
• полуавтоматический режим работы – настройка с помощью команд по шине I²C:
  • непрерывная иждентификация и классификация питаемых устройств;
  • входы для быстрого отключения портов;
• управление и мониторинг параметров по шине I²C;
• 28-выводной корпус TSSOP.

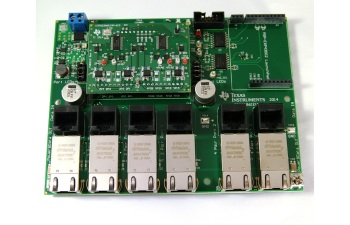

Оценочный модуль TPS23861EVM-612 состоит из двух предметов: материнской платы (TPS23861EVM-612) и дочерней платы (TPS23861EVM-613), на которой установлены два контроллера TPS23861. Материнская плата представляет собой многопортовую базовую платформу интерфейсов для подключения дочерней платы, отладочной платы MSP-EXP430G2 и интерфейсного адаптера USB-TO-GPIO.

Предусмотренная возможность подключения отладочной платы MSP-EXP430G2 и адаптера USB-TO-GPIO позволяет реализовать управление питающим устройством (оценочным модулем), его конфигурирование и программирование. Интерфейсный адаптер предназначен для подключения оценочного модуля к ПК для конфигурирования PoE контроллеров с помощью приложения с графическим пользовательским интерфейсом.

Контроллер TPS23861, оценочный модуль и типовой проект, включающий в себя полное техническое описание, а также все необходимые проектные файлы и ПО, доступны для заказа.
