Компания Infineon представляет защищенные ключи верхнего плеча для систем обогрева и блоков распределения мощности в 12 В системах

Infineon BTS50040-2SFA

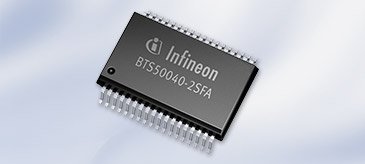

BTS50040-2SFA — двухканальный силовой ключ верхнего плеча с типичным значением RDS(on) = 4 мОм на канал в корпусе PG-DSO-36 с функциями диагностического считывания тока нагрузки и встроенной защиты, включая ReverSave™ и Infineon® INTELLIGENT LATCH. Прибор лучше всего подходит для работы при высоких токах нагрузки в 12-В автомобильных и промышленных системах, таких как контроллеры запальных свечей, PTC-нагреватели, системы подогрева сидений или лампы накаливания.

Infineon BTS50040-2SFA

Силовые транзисторы состоят из двух n-канальных вертикальных силовых MOSFET с подкачкой заряда для коммутации ключей верхнего плеча. Схема основана на технологии Smart power chip-by-chip. BTS50040-2SFA имеет CMOS-совместимые входы с общим заземлением. Скорость нарастания выходного напряжения регулируется через специальные выводы. К встроенным функциям защиты относятся: защита от короткого замыкания с помощью запирания, защита от перегрева с помощью запирания, защита от перенапряжения и от обрыва цепи заземления. ReverSave™ — это функция защиты, которая включает силовой транзистор в случае обратной полярности подключения.

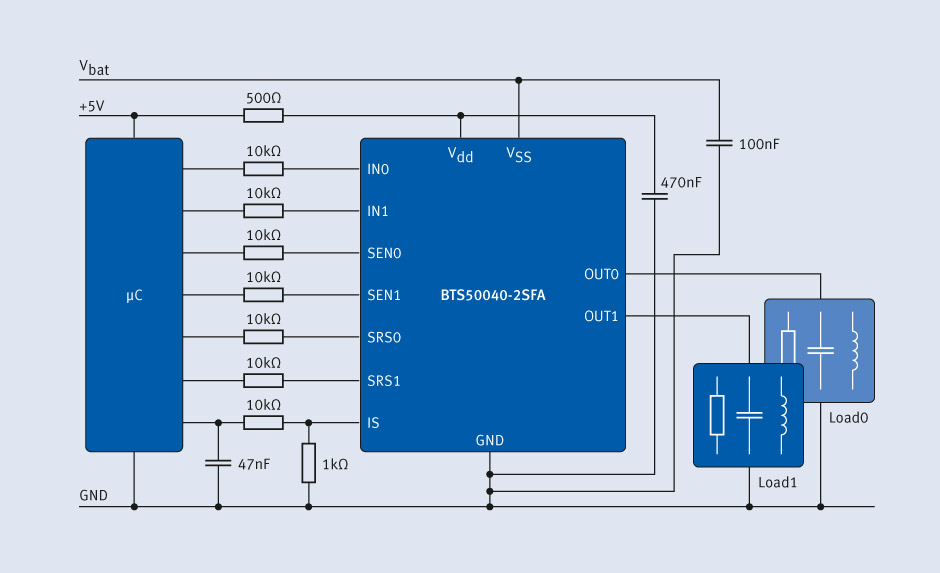

Infineon BTS50040-2SFA

В итоге рассеиваемая при обратной полярности мощность снижается. Функция INTELLIGENT LATCH гарантирует запирание канала с отключением и отправкой сообщения при возникновении неисправности.

BTS50040-2SFA имеет очень низкий ток в дежурном режиме, что позволяет снизить энергопотребление модуля в целом. Прибор сертифицирован на соответствие требованиям стандарта AEC.

Особенности

  • Двухканальные ключи верхнего плеча с типичным значением RDS(on) = 4 мОм на канал
  • Диапазон входных напряжений от 6 до 28 В
  • Совместимые с напряжением 3.3 В или 5 В, CMOS-совместимые выводы для каждого канала с общим заземлением
  • Отключение при перегреве с помощью функции запирания
  • Защита от короткого замыкания с помощью функции запирания
  • Безопасное отключение нагрузки при отключении земли прибора
  • Мультиплексированный сигнал пропорционального датчика тока нагрузки (IS)
  • Возможность регулирования скорости нарастания выходного напряжения с помощью внешней схемы или сигнала
  • Активная защита от обратной полярности батареи ReverSave™ без использования внешних компонентов
  • Защита от обратного тока нагрузки
  • Функция Infineon® INTELLIGENT LATCH
  • Оптимизированная электромагнитная совместимость
  • Соответствует требованиям стандарта AEC

Применение

  • Блоки распределения мощности
  • Замена реле
  • Замена плавкого предохранителя
  • Системы обогрева
  • Другие приложения, где требуется переключение 12-В нагрузок с высокими токами

infineon-designlink.com

На английском языке: New 2 × 4 mΩ Protected High-Side Switch for Heating Applications and Power Distribution in 12 V Systems

Кремний
Россия и страны СНГ
BTS50040-2SFA TRпо запросу
