Драйверы затворов компании Diodes повысят эффективность преобразования энергии

Diodes ZXGD3009E6 ZXGD3009E6TA ZXGD3009DY ZXGD3009DYTA

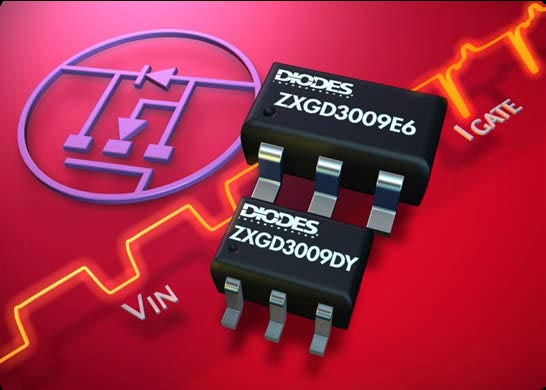

Diodes Incorporated выпустила пару 40-вольтовых, одноамперных драйверов затворов, разработанных специально для управления сильноточными мощными MOSFET, используемыми в бортовых и встраиваемых источниках питания и схемах управления двигателями. Увеличивая скорость и качество переключения MOSFET, приборы ZXGD3009E6 (корпус SOT26) и ZXGD3009DY (корпус SOT363) позволят снизить коммутационные потери, повысить плотность мощности и улучшить общую эффективность преобразования.

Светодиодные драйверы MEAN WELL для систем внутреннего освещения

Diodes - ZXGD3009E6, ZXGD3009DY

Выполняющие функцию буферного каскада с большим усилением для маломощных управляющих микросхем, устройства могут отдавать выходной ток 500 мА при входном токе всего 10 мА, обеспечивая быстрый заряд и разряд емкостной нагрузки, которую представляют собой мощные MOSFET. Отличающиеся исключительно высоким быстродействием драйверы имеют задержку распространения менее 5 нс, а времена нарастания и спада – менее 20 нс.

Diodes - ZXGD3009

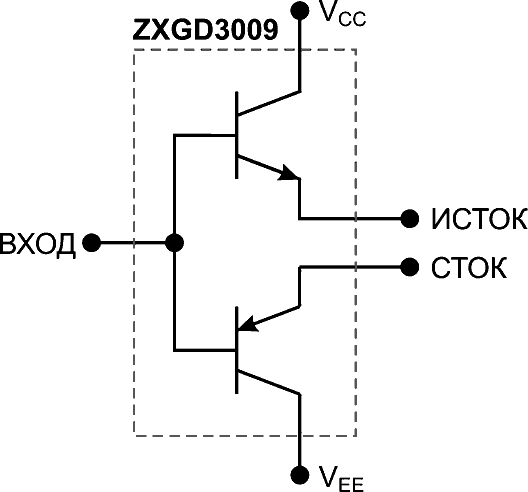

Внутренняя схема устройства.

Раздельные выходы истока и стока позволяют независимо управлять временами включения и выключения MOSFET, чтобы оптимизировать режимы MOSFET в соответствии с требованиями конкретного приложения. Способность ZXGD3009 формировать на затворах как отрицательное, так и положительное напряжение, гарантирует надежное принудительное запирание любых мощных MOSFET.

Diodes - ZXGD3009

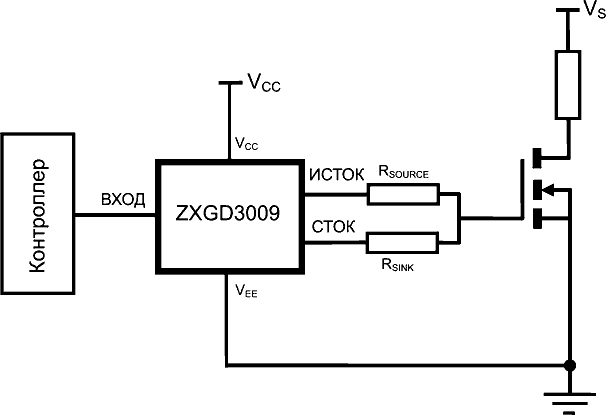

Типовая схема включения.

Построенные по надежной схеме эмиттерного повторителя, драйверы полностью исключают проблемы защелкивания или прямого прохождения сигналов управления, и способны выдерживать пиковые токи до 2 А. Кроме того, широкий диапазон рабочих напряжений до 40 В намного превышает типичную амплитуду выбросов, обычно присутствующих в 12-вольтовых схемах управления затворами.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: MOSFET Gate Drivers from Diodes Incorporated Boosts Conversion Efficiency
