Законченное решение понижающего преобразователя можно разместить на площади 0.5 см²

Linear Technology запускает производство микромодуля понижающего преобразователя с входным напряжением 20 В и выходным током до 5 А в корпусе BGA размером 6.25 × 6.25 × 5.01 мм. Добавив к нему несколько пассивных компонентов, можно собрать законченный регулятор, занимающий всего 0.5 см² двухсторонней печатной платы. Как и в других преобразователях серии μModule, в одном корпусе LTM4625 размещены контроллер DC/DC преобразователя, силовые ключи, индуктивность и элементы компенсации петли обратной связи. Для работы преобразователя требуются лишь два внешних керамических конденсатора типоразмера 1206 и резистор типоразмера 0603. LTM4625 работает при входных напряжениях от 4 В до 20 В, обеспечивая стабилизированное выходное напряжение в диапазоне от 0.6 В до 5.5 В, поддерживаемое с точностью ±1.5% во всем диапазоне входных напряжений, токов нагрузки и рабочих температур.

LTM4625 может синхронизироваться либо от внутреннего генератора, частота которого программируется пользователем в диапазоне от 800 кГц до 4 МГц, либо от внешнего источника тактового сигнала с частотой от 700 кГц до более чем 1.3 МГц. Модуль имеет также дополнительный выход тактового сигнала, фаза которого может быть сдвинута относительно основного сигнала синхронизации на 90°, 120° или 180°. При наличии дополнительного источника внешнего смещения выше 4 В LTM4625 может работать при входном напряжении от 2.375 В. Преобразователь содержит цепи защиты от перенапряжения, перегрузки по току и перегрева.

Параметры LTM4625 гарантируются в диапазоне рабочих температур от –40 °C до +125 °C. Преобразователи μModule готовы к немедленной поставке со склада по цене, начинающейся от $6.45 за штуку в партиях из 1000 приборов.

Сводка основных особенностей LTM4625

• Понижающий DC/DC-преобразователь с выходным током 5 А, позволяющий создать законченное решение площадью менее 5 см²

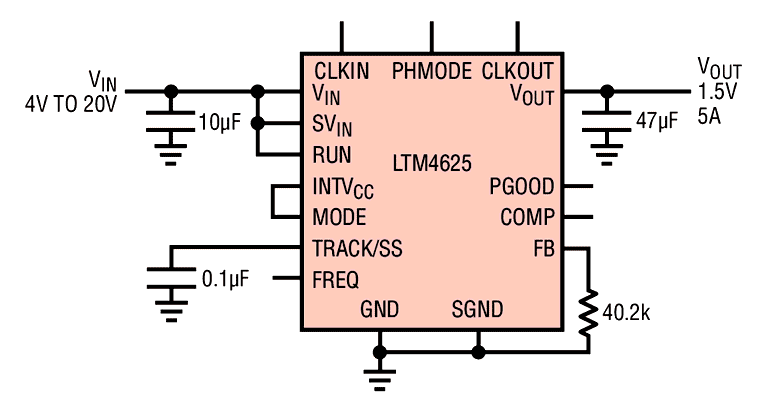

  • Для построения законченного устройства требуются всего два керамических SMD конденсатора и один резистор
• Корпус BGA размером 6.25 × 6.25 × 5.01 мм
• Диапазон входных напряжений от 4 В до 20 В
  • До 2.375 В при внешнем источнике напряжения смещения
• Выходное напряжение, регулируемое от 0.6 В до 5.5 В с точностью ±1.5% во всем диапазоне напряжений питания, токов нагрузки и рабочих температур.
