Linear Technology LTC2984

Linear Technology представила высококачественную микросхему цифрового измерителя температуры LTC2984, способную напрямую оцифровывать сигналы термопреобразователей, термопар, термисторов и внешних диодов с точностью 0.1 °C и разрешением 0.001 °C. Микросхема создана на основе выпущенной ранее LTC2983 путем добавления к ней EEPROM для хранения данных пользовательских настроек и поправочных коэффициентов. Это добавление позволяет избавиться от необходимости какого-либо программирования микросхем внешним процессором и создавать полностью автономные платы или модули измерителей температуры. По выводам и кодам управления LTC2984 совместима с микросхемой LTC2983. Энергонезависимая память в LTC2984 упрощает разработку и повышает надежность работы модульных и индивидуализированных систем датчиков.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Linear Technology - LTC2984

LTC2984 содержит все функциональные возможности, имеющиеся в LTC2983, и дополнительное EEPROM. Высококачественная входная цепь сочетается с малошумящими буферизованными АЦП, имеющими низкие напряжения смещения и все необходимое для возбуждения и контроля каждого датчика. Измерения выполняются под управлением цифровой подсистемы с использованием различных алгоритмов обработки и линеаризации для каждого типа датчиков. LTC2984 имеет высокоточный мультиплексированный входной интерфейс, позволяющий подключать к ней практически любые датчики. Микросхема с высокой точностью измеряет абсолютные значения сигналов с уровнями в единицы микровольт, производит логометрические измерения сопротивлений термопреобразователей и термисторов, линеаризует результаты и выводит их в градусах Цельсия или Фаренгейта. Всего доступно до двадцати аналоговых входов. LTC2984 снабжена интерфейсом SPI, работающим почти с любой цифровой системой, а всесторонняя система программной поддержки с выпадающими меню позволяет легко настраивать параметры микросхемы.

Микросхема LTC2984 имеет простые, но многофункциональные интерфейсы для множества типов датчиков, включая термопары B, E, J, K, N, S, R и T типов, 2-, 3- или 4-проводные термопреобразователи, термисторы с сопротивлением от 2.25 кОм до 30 кОм и термочувствительные диоды. LTC2984 работает с датчиками, сигналы которых привязаны к земле, не требуя усилителей, источников отрицательного напряжения или схем сдвига уровней. Сигналы одновременно оцифровываются с помощью трех 24-битных ΔΣ АЦП, использующих внутренний источник опорного напряжения с температурным коэффициентом 15 ppm/°C. Автоматическая компенсация холодного спая может быть выполнена с использованием внешнего датчика любого типа. На кристалле имеются алгоритмы линеаризации, поддерживающие все распространенные виды датчиков. Индивидуализированные датчики могут быть линеаризованы с помощью записываемых в микросхемы пользовательских коэффициентов. Изменяемая полярность и перестраиваемые диапазоны двух программируемых источников тока возбуждения позволяют повысить точность измерений и снизить уровень шумов. Для обеспечения точности измерений при использовании резистивных датчиков паразитные эффекты термопары устраняются реверсированием тока возбуждения. Предупреждения о выходе из строя датчиков, специфические для каждого их типа, информируют пользователя о коротких замыканиях, обрывах, перегреве и переохлаждении, а также о выходе сигнала за пределы рабочего диапазона АЦП.

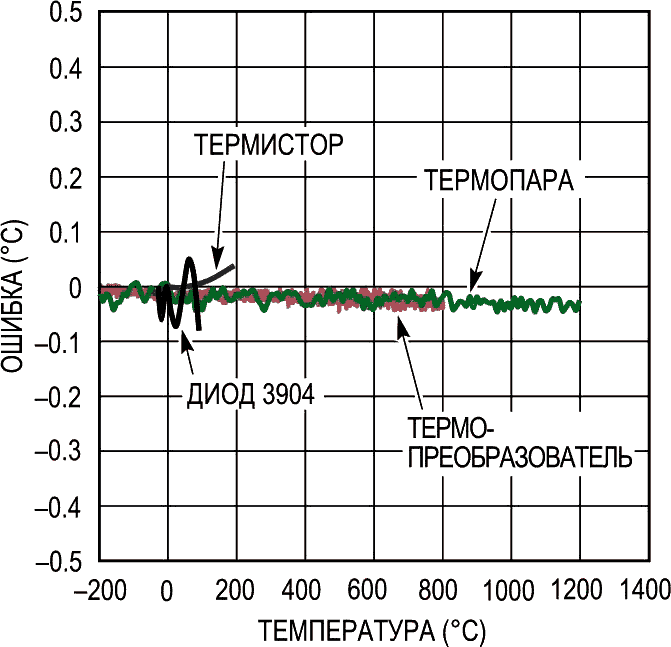

Типичный вклад различных датчиков в ошибку измерения температуры
Типичный вклад различных датчиков в ошибку измерения температуры.

LTC2984 предлагаются в вариантах исполнения для аппаратуры коммерческого и промышленного назначения с диапазонами рабочих температур, соответственно, от 0 °C до 70°C и от –40 °C до 85 °C. Приборы выпускаются в 48-выводных корпусах LQFP размером 7 × 7 мм, отвечающих предписаниям директивы RoHS. Цена одной микросхемы начинается от $21.43 для партий из 1000 штук.

Сводка основных характеристик LTC2984

  • Прямое преобразование в цифровую форму сигналов термопреобразователей, термопар, термисторов и диодов;
  • Встроенное EEPROM для хранения параметров конфигурации каналов и пользовательских коэффициентов;
  • Один источник питания от 2.85 В до 5.25 В;
  • 20 гибко настраиваемых входов для различных типов датчиков;
  • Автоматическая компенсация холодного спая термопары;
  • Стандартные и задаваемые пользователем коэффициенты для линеаризации термопар, термопреобразователей и термисторов;
  • Конфигурируемое 2-, 3- или 4-проводное подключение термопреобразователей;
  • Измеряет отрицательные напряжения термопары без источника отрицательного напряжения;
  • Автоматическое обнаружение повреждений датчиков, коротких замыканий и других неисправностей;
  • Буферизованные входы допускают использование внешних элементов защиты и прямое подключение к резистивным датчикам;
  • Одновременное подавление помех 50 Гц и 60 Гц;
  • Содержит источник опорного напряжения с температурным коэффициентом 15 ppm/°C;
  • 48-выводной корпус LQFP размером 7 × 7 мм.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Universal Temperature Sensor IC with EEPROM Targets Modular & Custom Sensor Systems
