Linear Technology анонсировала выпуск двойного балансного смесителя LTC5549, который может использоваться в качестве повышающего или понижающего преобразователя в очень широком диапазоне частот от 2 ГГц до 14 ГГц. Микросхема LTC5549 отличается исключительно высокой линейностью – входная точка пересечения по интермодуляции третьего порядка (IIP3) для частоты 9 ГГц находится на уровне 24.4 дБм. LTC5549 позволяет создавать эффективные схемы СВЧ передатчиков и приемников, исключив из схемы внешний усилитель мощности сигнала гетеродина, поскольку благодаря интегрированному буферу гетеродина уровень сигнала на входе LO может составлять всего 0 дБм. Кроме того, LTC5549 имеет внутренний отключаемый удвоитель частоты сигнала гетеродина, что дает возможность использовать в схеме более дешевые общедоступные синтезаторы частот. В смесителе имеется широкополосный симметрирующий трансформатор, оптимизированный для расширения полосы частот до 2 ГГц … 14 ГГц при несимметричном включении. Полоса рабочих частот порта промежуточной частоты также широка и находится в диапазоне 500 МГц … 6 ГГц. Все три порта имеют согласованные импедансы 50 Ом. Высокий уровень межпортовой изоляции смесителя минимизирует нежелательную утечку сигнала гетеродина и снижает требования к внешней фильтрации.
Характеристики LTC5549 позволяют использовать приборы в широком диапазоне СВЧ приложений, включая ретрансляторы радиорелейной связи, базовые станции стандарта LTE Advanced, работающие в верхней части нелицензируемой области спектра, широкополосное спутниковое радио, локационные системы, приемопередатчики X и Ku диапазонов, контрольно-испытательное оборудование и спутниковые модемы.
 |

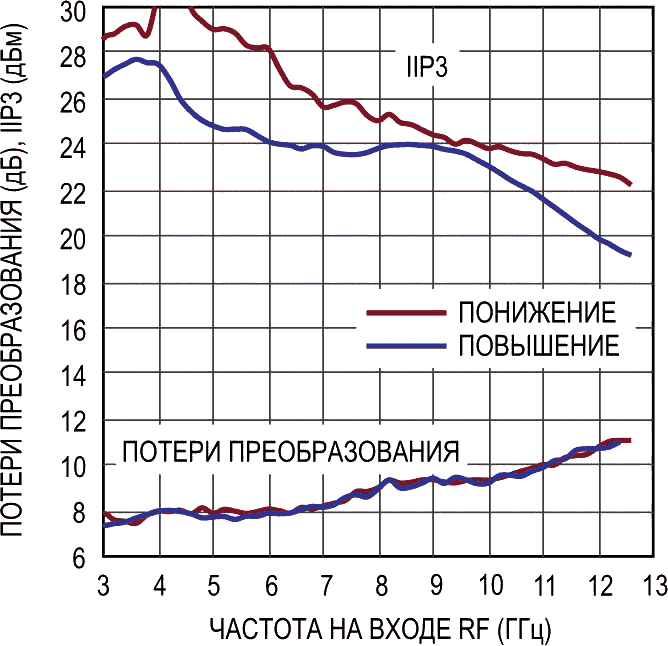

| Потери преобразования и IIP3. (Инжекция гетеродина ниже рабочей частоты, промежуточная частота 1890 МГц). |

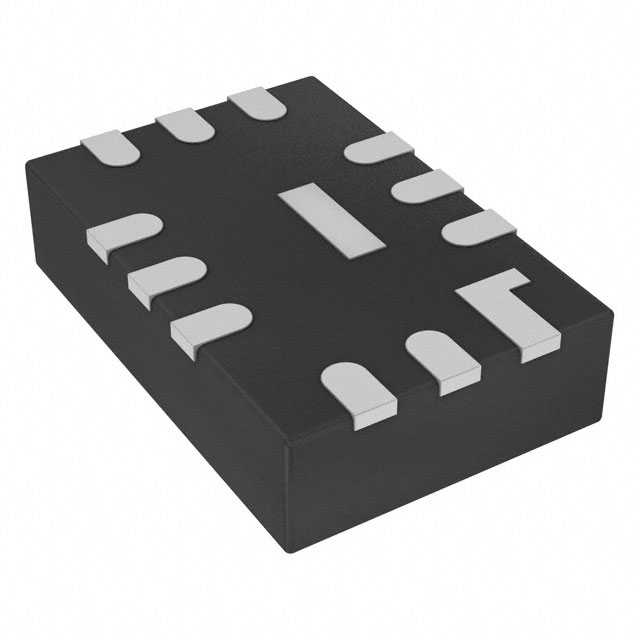

Все выводы LTC5549 имеют улучшенную защиту и выдерживают электростатические разряды до 2000 В, соответствующие модели человеческого тела. Устройство выпускается в миниатюрном 12-выводном корпусе QFN размером 3 × 2 мм. Благодаря небольшому количеству необходимых внешних компонентов, микросхема может служить основой очень компактных конструкций. Микросхема сохраняет работоспособность при температуре корпуса от –40 °C до 105 °C, что дает возможность использовать ее в расширенном диапазоне рабочих температур. Оптимизированный для работы при напряжении питания 3.3 В смеситель потребляет номинальный ток 115 мА. LTC5549 имеет вход разрешения для отключения микросхемы. В неактивном режиме ток покоя составляет лишь 100 мкА. Вход разрешения может напрямую управляться внешним сигналом, чтобы быстро включать и выключать устройство за время менее 0.2 мкс при необходимости реализации в радиосистеме дуплексной передачи с разделением по времени или пакетного режима. На микросхему LTC5549 установлены цены, начинающиеся от $9.50 для лотов из 1000 приборов. Как единичные образцы, так и промышленные партии отгружаются немедленно со склада компании.
Сводка основных особенностей LTC5549
- Рабочий диапазон частот от 2 ГГц до 14 ГГц
- Повышение или понижение частоты
- Диапазон промежуточных частот от 0.5 ГГц до 6 ГГц
- Высокая линейность по входу: IIP3 = 24.4 дБм
- Низкие потери преобразования: 8.0 дБ
- Высокая чувствительность входа гетеродина: достаточный уровень сигнала 0 дБм
- Содержит отключаемый удвоитель частоты сигнала гетеродина
