Компания New Japan Radio (New JRC) представила операционный усилитель NJU77903, предназначенный для возбуждения индукционных датчиков углового положения валов в электрических системах автомобилей, который позволит облегчить разработку резольверов, уменьшить размеры и вес монтажных плат или электронных блоков управления (ЭБУ), а также повысить надежность продукции.
Схемы возбуждения резольверов используются в датчиках угла поворота вала гибридных и электрических транспортных средств.
Общее описание
NJU77903 является лучшим выбором для возбуждения индукционного датчика угла поворота вала, используемого в гибридных и электрических транспортных средствах.
До сих для создания приложений, работающих при больших напряжениях и токах, таких, как схемы возбуждения резольверов, требовалось множество операционных усилителей и транзисторов. Это усложняло конструкцию схемы, увеличивало размеры монтажных плат и ЭБУ и снижало надежность продукции, что влекло за собой множество проблем.
Один операционный усилитель NJU77903 может обеспечить максимальное напряжение 40 В, рабочее напряжение 36 В и большой выходной ток 200 мА пик-пик. NJU77903 даст возможность реализовать простую конструкцию монтажной платы или ЭБУ, а также повысить их надежность.
Кроме того, высокое напряжение и большой выходной ток позволяют использовать NJU77903 в схемах смещения испытательных стендов для полупроводниковых приборов, а также в драйверах линий передачи данных между различным оборудованием.
Для промышленного и измерительного оборудования корпорация New JRC также запланировала выпуск усилителей в небольших корпусах DFN8-W2 (ESON8-W2).
Особенности
- Рабочее напряжение 36 В, большой выходной ток и технология производства отвечают требованиям к схемам автомобильных индукционных датчиков.
Рабочее напряжение 36 В, максимальное напряжение 40 В, большой выходной ток 200 мА пик-пик и гарантированное технологией производства соответствие требованиям, предъявляемым к компонентам автоэлектроники, позволяют использовать прибор для возбуждения резольверов в электрических системах автомобилей.
Для схем возбуждения резольверов, требующих таких характеристик, New JRC обеспечивает оптимальное однокристальное решение.
- Наличие двух схем защиты: от перегрузки по току и перегрева.
Встроенные функции ограничения тока при коротком замыкании выхода и отключения при перегреве предотвращают самопроизвольное воспламенение NJU77903.
- Безвыводной малогабаритный корпус с высокой теплорассеивающей способностью для промышленного и измерительного оборудования.
В дополнение к корпусу TO252-5 с большой рассеиваемой мощностью предлагается миниатюрный корпус DFN8-W2 (ESON8-W2) со сниженным тепловым сопротивлением, также пригодный для промышленного и измерительного оборудования.
Кроме того, для усилителя в корпусе DFN8-W2 (ESON8-W2) предусмотрена возможность пользовательской установки порогов ограничения втекающего и вытекающего тока.
 |
||

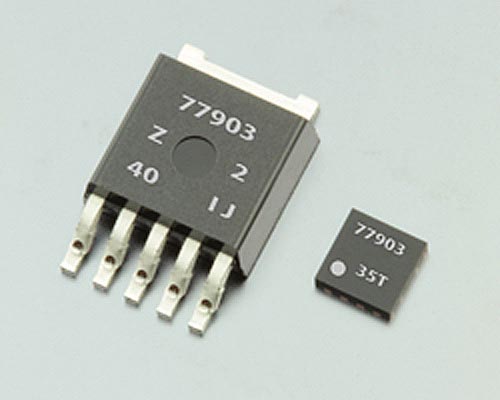

| Слева: корпус TO252-5; справа: корпус DFN8−W2. |
Особенности и характеристики
- Широкий диапазон рабочих напряжений от 6.8 В до 36 В;
- Большой выходной ток: типовое значение 200 мА пик-пик;
- Широкий диапазон рабочих температур от –40 °C до +125 °С;
- Rail-to-Rail входы и выход;
- Повышенная устойчивость к радиочастотным помехам;
- Типовое потребление тока: 9.5 мА;
- Типовой коэффициент усиления при разомкнутой петле обратной связи: 100 дБ;
- Типовой входной ток смещения: 1 пА;
- Типовая скорость нарастания выходного напряжения: 3.5 В/мкс;
- Типовая частота единичного усиления: 1.5 МГц;
- Схема теплового отключения;
- Схема ограничения тока;
- Корпуса TO252-5, DFN8-W2 (ESON8-W2).
Области применения
- Преобразователи угловых перемещений;
- Драйверы двигателей;
- Тестеры полупроводниковых приборов;
- Блоки гитарных эффектов.
