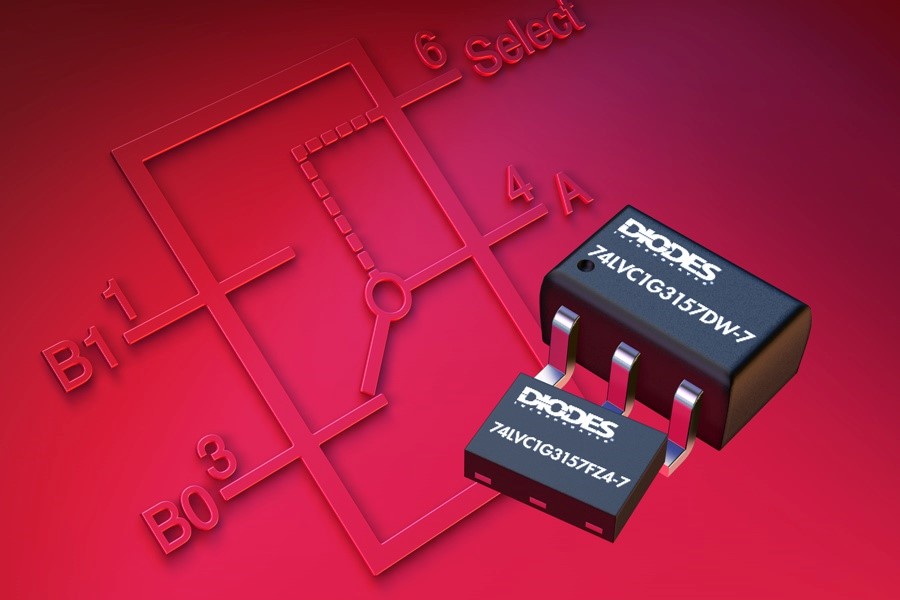

Компания Diodes анонсировала выпуск микросхемы аналогового однополюсного переключателя на два направления, предназначенного для мультиплексирования цифровых или аналоговых сигналов. Низкое сопротивление открытых каналов транзисторов микросхемы 74LVC1G3157 гарантирует сохранение целостности аудио сигналов при их коммутации и делает новый прибор отличным компонентом для широкого спектра современной потребительской электроники – от сотовых телефонов, планшетов и электронных книг до персональных плееров, портативных игровых приставок, навигаторов и другого оборудования, содержащего средства воспроизведения звука.
При работе микросхемы от источника 5 В открытые каналы имеют сопротивление менее 6 Ом, позволяя использовать 74LVC1G3157 для переключения входных аудио сигналов, и даже для коммутации выходных сигналов в маломощных приложениях. Типовой ток утечки закрытого ключа составляет 20 нА, обеспечивая уровень изоляции достаточно высокий для того, чтобы новое устройство можно было использовать также для подключения резисторов и конденсаторов в схемах программируемых фильтров или усилителей с изменяемым коэффициентом усиления.
 |

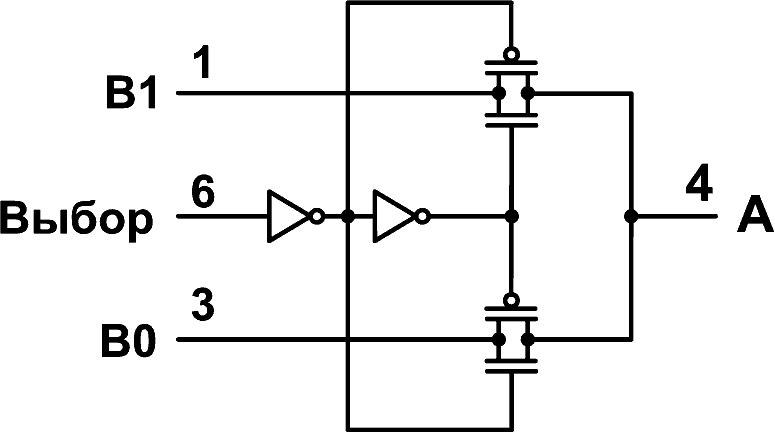

| Упрощенная схема 74LVC1G3157. |
Переключатель 74LVC1G3157 сконструирован для работы при напряжении источника питания от 1.65 В до 5.5 В и уровнях коммутируемых сигналов, лежащих в пределах от нуля до напряжения шины питания. Управляющий вход выдерживает напряжение до 5.5 В, независимо от величины напряжения питания, а благодаря гистерезису на этот вывод можно подавать сигналы управления с более пологими фронтами. Корпус X2-DFN1410 занимает всего 1.4 мм2 площади печатной платы, позволяя разработчикам легко использовать несколько приборов для перенаправления больших групп сигналов, а шаг выводов 0.5 мм упрощает сборку устройства. Кроме того, доступны микросхемы в корпусах SOT363.
Перевод: Е. Харыбин по заказу РадиоЛоцман
