КПД восьмиканального понижающего DC/DC преобразователя компании Linear Technology достигает 94%

Linear Technology представила высокоинтегрированную микросхему управления питанием, предназначенную для систем общего назначения с несколькими низковольтных шинами питания. Конфигурируя LTC3374A, можно получить от 2 до 8 независимых стабилизированных выходов с 15 различными вариантами выходных токов. Благодаря такой гибкости LTC3374A может использоваться в самых различных многоканальных устройствах, включая промышленные, автомобильные и коммуникационные системы. Пиковый КПД LTC3374A достигает 94%. До семи каналов могут стабилизировать напряжение с точностью ±2%, а для одного доступна точность ±1%. Выход «Питание в норме» показывает, что выходное напряжение стабилизировалось с точностью ±1%, а также сообщает о перегрузке по напряжению. Кроме того, в схему включен монитор температуры, имеющий точность ±3 °C.

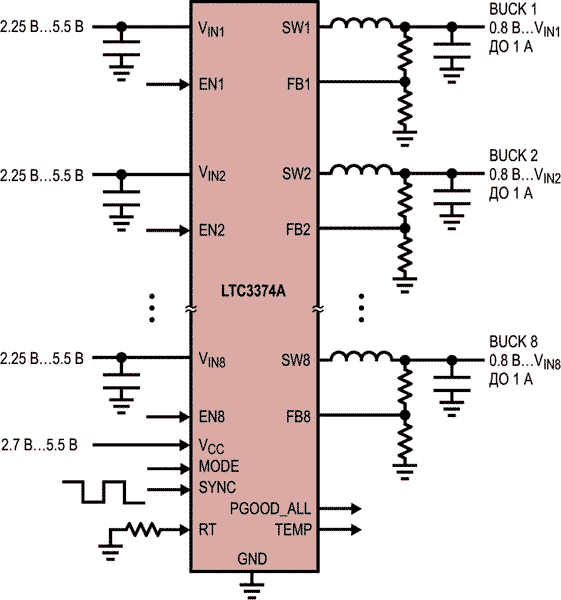

Восемь синхронных понижающих преобразователей с выходным током 1 А.

LTC3374A содержит восемь независимых одноамперных каналов с гибкой системой управления последовательностью включения и контроля неисправностей. Каждый канал представляет собой высокоэффективный понижающий преобразователь с собственным независимым входным питанием от 2.25 В до 5.5 В и диапазоном выходных напряжений от 0.8 В до входного напряжения V_IN. До четырех соседних понижающих преобразователей могут быть включены параллельно для увеличения выходного тока до 4 А. При этом объединяются одноименные выводы V_IN, и SW, а входы FB подчиненных каналов подключаются к шине питания. Для всех преобразователей группы используется одна общая катушка индуктивности. Таким способом можно получить 15 различных конфигураций выходов.

Импульсные стабилизаторы микросхемы LTC3374A работают в одном из двух режимов: пульсирующий режим, используемый по умолчанию при включении питания, увеличивает КПД при легких нагрузках, а режим принудительной непрерывной широтно-импульсной модуляции (ШИМ) при малых нагрузках снижает уровень помех. Все импульсные стабилизаторы внутренне компенсированы и нуждаются только во внешних резисторах обратной связи для задания выходного напряжения. Понижающие преобразователи содержат цепи ограничения входного тока и мягкого запуска для ограничения пусковых бросков тока, а также схему защиты от коротких замыканий. Устройство тактируется программируемым синхронизируемым генератором с частотой от 1 МГц до 3 МГц, значение которой по умолчанию установлено равным 2 МГц. Ток, потребляемый устройством при отключении всех DC/DC преобразователей, равен нулю. Температура кристалла микросхемы контролируется монитором, выходной сигнал которого в аналоговой форме доступен на выводе TEMP. При перегреве кристалла все преобразователи отключаются.

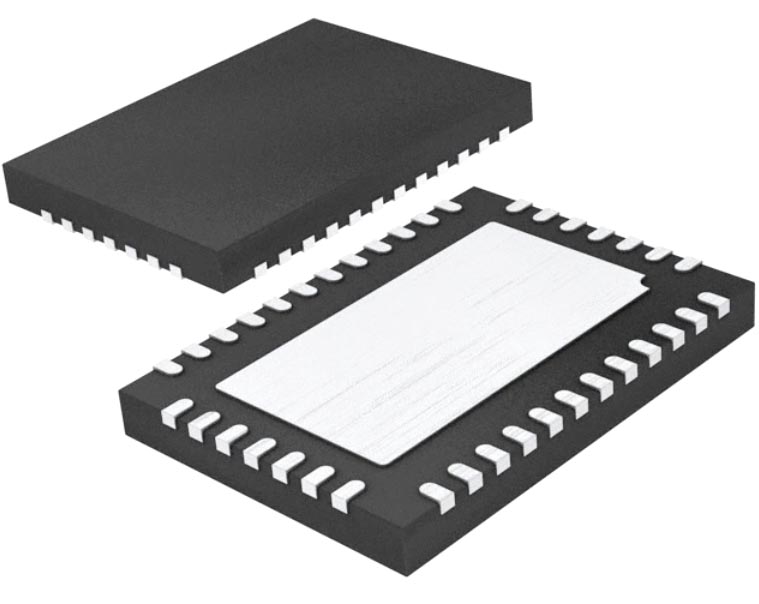

LTC3374A выпускается в 38-выводных корпусах со сниженным тепловым сопротивлением: низкопрофильном (0.75 мм) TSSOP и QFN с размерами 5 × 7 мм. Микросхемы климатических категорий I и E рассчитаны на работу в температурном диапазоне от –40 °C до 125 °C, а параметры приборов категории H гарантируются в диапазоне от –40 °C до 150 °C. Все преобразователи имеются на складе компании. Цены на устройства группы E в партиях из 1000 микросхем начинаются от $4.65 за штуку.

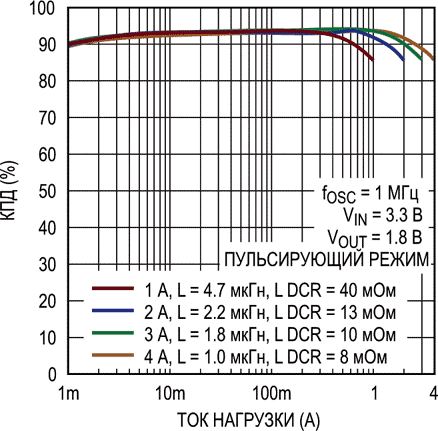

Зависимость КПД от тока нагрузки.

Сводка основных характеристик LTC3374A

• 8 независимых понижающих DC/DC преобразователей с выходным током 1 А;


• Возможность объединения каналов в группу ведущий-ведомый с общим выходным током до 4 А и единственной катушкой индуктивности;


• Независимые входные напряжения для каждого преобразователя (от 2.25 В до 5.5 В);


• Диапазон выходных напряжений всех преобразователей от 0.8 В до V_IN;


• Для канала Buck 1 точность стабилизации выходного напряжения и установки порога включения флага «Питание в норме» повышена до 1% (от 1 А до 4 А);


• Входы разрешения с высокоточными порогами для автономного управления последовательностью включения;


• Программируемая или задаваемая извне частота синхронизации от 1 МГц до 3 МГц (по умолчанию 2 МГц);


• Выход монитора температуры кристалла;


• 38-выводные корпуса TSSOP и QFN размером 5 × 7 мм со сниженным тепловым сопротивлением;


• Совместимость по выводам с LTC3374.
