Linear integrated начинает массовое производство ультра малошумящих P-канальных МОП транзисторов

Linear Integrated LSJ689

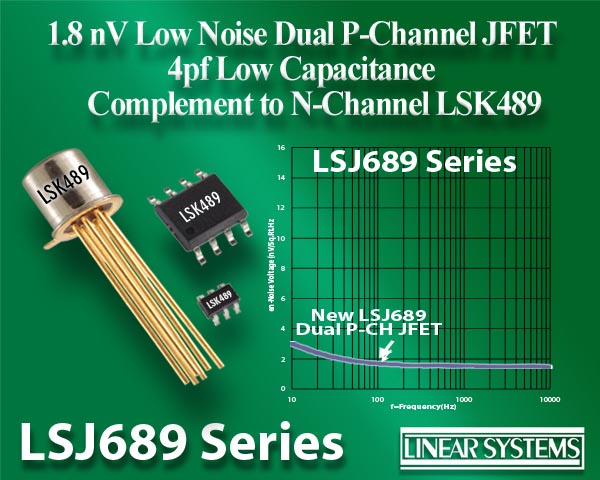

Компания Linear Integrated Systems (LIS) сообщила о начале массового производства монолитных сдвоенных P-канальных МОП транзисторов LSJ689 с напряжением шумов 1.8 нВ/Гц на частоте 1 кГц. LSJ689 является P-канальной комплементарной парой к сдвоенному N-канальному МОП транзистору LSK489. Это новейшее дополнение к семейству ультра малошумящих МОП транзисторов компании LIS намного расширяет возможности пользователей по сравнению с использованием только N-канальных МОП транзисторов. Кроме того, монолитная конструкция приборов LSJ689 и LSK489 с двумя транзисторами на оном кристалле обеспечивает условия для лучшего согласования токов насыщения сток-исток и температурных изменений параметров, чем согласованная пара отдельных МОП транзисторов.

Linear Integrated Systems - LSJ689

Исторически складывалось так, что P-канальные МОП транзисторы становились все менее доступными. Характеристики комплементарных одиночных N- и P-канальных МОП транзисторов теперь ограничены рядом отраслевых стандартов. Комплементарные монолитные сдвоенные N- и P-канальные МОП транзисторы никем не предлагались в течение многих лет. Таким образом, в части этих приборов разработчики, фактически, остались без поддержки. Принимая во внимание эти обстоятельства, LIS предложила рынку одиночные комплементарные N- и P-канальные МОП транзисторы семейств LSK170 и LSJ74. А теперь LSJ689 и LSK489 предоставляют разработчикам дополнительные возможности. Так, например, емкость LSJ689/LSK489 в пять раз меньше, чем у транзисторов LSK170 и LSJ74 – 4 пФ против 25 пФ. Уникальная сдвоенная монолитная конструкция с «переплетающимися» на одном кристалле кремния структурами транзисторов обеспечивает идеальное согласование их параметров во всем диапазоне рабочих температур.

При совместном использовании LSJ689 и LSK489 идеально подходят для схем дифференциальных входных каскадов усилителей, фонокорректоров и предусилителей. Дополнительными областями использования LSJ689 могут быть управляемые напряжением резисторы, термостабильные истоковые повторители, схемы выборки и хранения и согласованные источники тока.

LSJ689 будет идеальной улучшенной функциональной заменой МОП транзисторам с аналогичными шумовыми характеристиками, но со сниженной емкостью затвор-исток. Приборы выпускаются в корпусах SOT-23 6L и SOIC-A 8L, удовлетворяющих требованиям директивы RoHS, а также в металлических корпусах TO-71 6L. LSJ689 в корпусах SOT-23 6L и SOIC-A 8L прекрасно подойдут для схем ограниченных в объемах аудио и измерительных приложений.

Сводка основных характеристик

  • Комплементарная пара к сдвоенному N-канальному МОП транзистору LSK489;
  • Ультра низкое напряжение шумов: типовое значение 1.8 нВ/Гц на частоте 1 кГц;
  • Близкие к нулю дробовые шумы;
  • Точность согласования по току насыщения сток-исток не хуже 10%;
  • Рассогласование напряжений затвор-исток не более 20 мВ;
  • Низкая входная емкость: 4 пФ;
  • Высокий входной импеданс;
  • Высокое напряжение пробоя: 40 В минимум;
  • Два монолитных (на одном кристалле кремния) сдвоенных МОП транзистора обеспечивают лучшее согласование температурных изменений параметров;
  • Версии в корпусах для поверхностного монтажа SOIC-A 8L и SOT-23 6L;
  • Не содержат свинца и соответствуют требованиям директивы ROHS.

Области применения

  • Микрофонные усилители
  • Фонокорректоры
  • Аудио усилители и предусилители
  • Дискретные малошумящие операционные усилители
  • Аудио предусилители с батарейным питанием
  • Микшерские пульты
  • Акустические датчики
  • Акустоскопия
  • Инструментальные усилители
  • Широкополосные дифференциальные усилители
  • Быстродействующие компараторы
  • Преобразователи импеданса
  • Резисторы управляемые напряжением
  • Схемы выборки и хранения
  • Истоковые повторители.

Цены и доступность

Приборы в металлических корпусах TO-71 6L в партиях из 1000 транзисторов продаются со склада LIS по цене $8.66 за штуку. Доступны также единичные образцы транзисторов в корпусах SOIC-A 8L, TO-71 6L и SOT-23 6L.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Linear integrated Systems announces ultra low noise P-channel dual JFET
