Универсальный 10-канальный измеритель температуры линеаризует сигналы датчиков с точностью до 0.1 °C

Linear Technology LTC2986

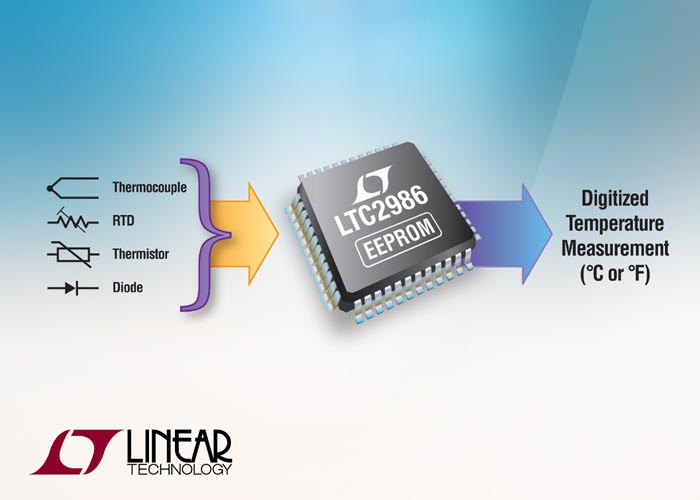

Linear Technology представляет высококачественную микросхему цифрового измерителя температуры, которая напрямую оцифровывает любые комбинации сигналов термопар, термометров сопротивления, термисторов и внешних диодов с точностью 0.1 °C и разрешением 0.001 °C. LTC2986, созданная на основе отмеченных наградами микросхем LTC2983 и LTC2984, имеет три новых режима работы и число аналоговых входов, сокращенное с 20 каналов до 10. Новые режимы работы обеспечивают лучшую поддержку внешних резисторов защиты от перенапряжений, совместно используемых различными типами датчиков, получающих питание от аналоговых выходов, а также взаимодействие с сенсорами, не относящимися к измерению температуры, например, датчиков давления и других параметров, имеющих потенциальные выходы.

Linear Technology - LTC2986

Низкие уровни шумов и малые напряжения смещения буферизованных АЦП дополняются высоким уровнем характеристик аналогового интерфейса микросхемы, имеющего все необходимое для возбуждения и контроля цепей каждого датчика. Измерения выполняются под управлением цифрового процессора, в памяти которого хранятся алгоритмы и параметры линеаризации для всех типов датчиков. Устройство с высокой точностью измеряет абсолютные микровольтовые уровни сигналов термопар и логометрические сопротивления термометров сопротивления и термисторов, выполняя их линеаризацию и вывод в °C или °F. Десять аналоговых входов позволяют подключать до девяти термопар, четырех термометров сопротивления, четырех термисторов и/или десяти диодов. Интерфейс SPI работает практически с любой цифровой системой, а комплекс программной поддержки с выпадающими меню позволяет легко настроить LTC2986.

Простая, но функциональная микросхема LTC2986 может работать с широким спектром температурных датчиков, включая термопары типов B, E, J, K, N, S, R и T, 2-, 3- и 4-проводные термометры сопротивления, термисторы номиналом от 2.25 кОм до 30 кОм, а также термочувствительные диоды. Для работы с датчиками, сигналы которых привязаны к уровню земли, LTC2986 не требуются усилители, источники отрицательного напряжения или схемы сдвига уровня. Сигналы одновременно оцифровываются тремя 24-разрядными сигма-дельта АЦП высокой точности с использованием внутреннего опорного напряжения с температурной стабильностью 15 ppm/°C. Автоматическая компенсация холодного спая термопары выполняется при помощи внешнего датчика любого типа. Алгоритмы линеаризации типовых датчиков хранятся в постоянной памяти микросхемы, в которую на этапе производства также могут быть записаны параметры и коэффициенты для нестандартных датчиков. Встроенная EEPROM (LTC2986-1) используется для хранения данных пользовательских настроек и нестандартных датчиков, исключая любое программирование микросхемы или датчика основным процессором. Двойные программируемые источники тока возбуждения допускают реверс тока и регулировки его величины для улучшения точности и снижения шумов. Изменение полярности тока обеспечивает высокую точность измерения сопротивлений за счет компенсации термоэлектрических эффектов в резистивных датчиках. Система обнаружения неисправностей, в зависимости от типа используемых датчиков, подает сигналы о коротких замыканиях, обрывах цепи, чрезмерно высокой или низкой температуре и выходе напряжения за пределы измерений АЦП.

LTC2986 поставляется в коммерческом, промышленном и автомобильном исполнениях, поддерживающих работу в температурных диапазонах от 0 °C до 70 °C, от –40 °C до 85 °C и от –40 °C до 125 °C, соответственно. В настоящий момент LTC2986 предлагается в корпусе LQFP-48 размером 7 мм × 7 мм, совместимом по выводам с микросхемами LTC2983 и LTC2983. Цены для партий из 1000 приборов начинаются от $16.56 за штуку.

Сводка основных особенностей LTC2986

  • Прямая дискретизация сигналов термометров сопротивления, термопар, термисторов и диодов;

  • Однополярное питание от 2.85 В до 5.25 В;

  • 10 гибко настраиваемых выходов позволяют использовать датчики различных типов;

  • Автоматическая компенсация холодного спая термопар;

  • Стандартные и программируемые пользователем коэффициенты линеаризации термопар, термометров сопротивления и термисторов;

  • Настраиваемые 2-, 3- и 4-проводные конфигурации термометров сопротивления;

  • Не требует отрицательного напряжения питания для измерения отрицательных напряжений на термопарах;

  • Встроенная EEPROM для хранения конфигурации каналов и пользовательских коэффициентов (LTC2986-1);

  • Автоматическое обнаружение перегрева, короткого замыкания и неисправностей;

  • Буферизованные входы обеспечивают внешнюю защиту и прямой интерфейс с резистивными датчиками;

  • Одновременное подавление частот 50 Гц и 60 Гц;

  • Содержит источник опорного напряжения с температурной стабильностью 15 ppm/°C;

  • 48-выводный корпус LQFP размером 7 мм × 7 мм;

  • Программно и повыводно совместима с LTC2983/LTC2984.

Перевод: Vasa Shmidt по заказу РадиоЛоцман
