Diodes представляет новый низковольтный DC/DC драйвер светодиодов с выходной мощностью до 40 Вт

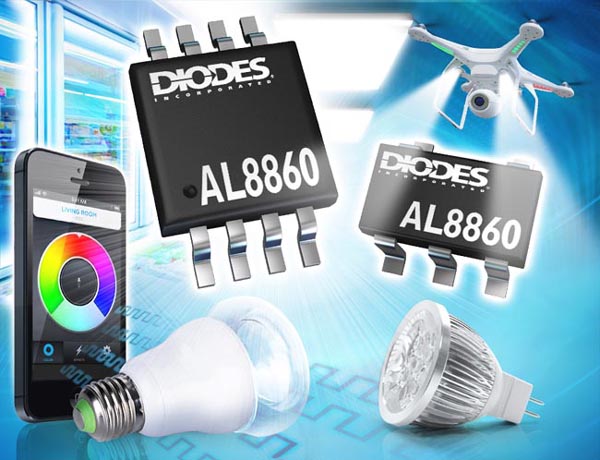

Компания Diodes представила понижающий DC/DC преобразователь AL8860, работающий в гистерезисном режиме и предназначенный для эффективного управления светодиодной цепочкой при напряжении питания, превосходящем напряжение на светодиодах. Микросхема с интегрированным силовым MOSFET предоставляет дешевое решение для низковольтных промышленных и автомобильных светодиодных осветительных приложений, включая световые указатели и системы подсветки, а также для ретрофитных ламп, заменяющих низковольтные галогенные источники света.

AL8860 работает при входных напряжениях от 4.5 В до 40 В. Микросхема в корпусе TSOT25 рассчитана на максимальный выходной ток 1 А, а корпус MSOP8-EP со сниженным тепловым сопротивлением позволяет увеличить ток до 1.5 А. В зависимости от напряжения питания и внешних компонентов, преобразователь способен отдавать в нагрузку мощность до 40 Вт.

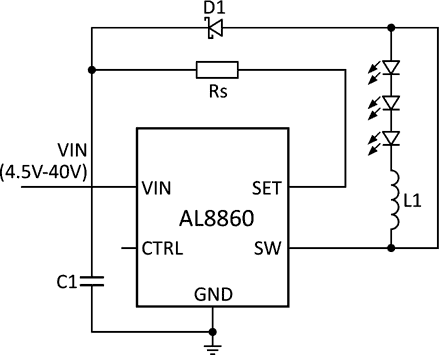

Типовая схема включения AL8860.

В дополнение к 40-вольтовому NDMOS силовому ключу с сопротивлением 0.2 Ом в устройство встроена схема измерения тока верхнего плеча, позволяющая с помощью одного внешнего резистора устанавливать номинальный средний выходной ток. Для глубокой регулировки яркости (от 0% до 100%) постоянным напряжением или сигналом ШИМ предусмотрен управляющий вход CTRL. Этот же вывод используется для управления процедурой мягкого старта, время выполнения которой устанавливается внешним конденсатором. Если же на вход CTRL подать напряжение, не превышающее 0.2 В, устройство перейдет в энергосберегающий режим останова.

Надежность работы системы обеспечивается встроенными в AL8860 цепями защиты от короткого замыкания и обрыва цепочки светодиодов, а также от перегрева кристалла.
