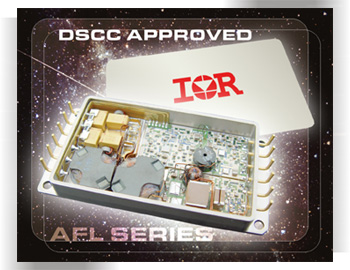

International Rectifier представляет два новых семейства 120Вт линейных преобразователя напряжения, квалифицированные DSCC SMD и имеющие высокую надежность. Новые продукты функционируют при входном напряжении 50В и 120В для семейств AFL50 и AFL120 соответственно. AFL12005S преобразователь обладает до 80% КПД при 5В выходном напряжении, что на 25% больше, чем у ближайших конкурентов. AFL12003R3S обладает 72% КПД при выходном напряжении 3,3В.
Представленные семейства специально спроектированы для применения в агрессивных средах и в широком диапазоне температур, например, в коммерческой и военной авиации, контролирующих системах вооружения и прицеливания. Продукты данных семейств также хорошо подходят для разработки новых платформ, где критичным являются малые размеры и вес.
Стандартные, микросхемные, оттрассированные, SMD-квалифицированные устройства являются признанными за их надежность и трассируемость. В результате, эти устройства становятся стандартными для применения, в отличие от SMD-неквалифицированных.
AFL50 серия спроектирована для работы с входными напряжениями от 30В до 80В, а AFL120 серия - от 80В до 160В. Всего одобрено 18 SMD маркировок:
AFL50 серия: от 5962-02556 до 5962-02565 для 10 устройств AFL120 серия: от 5962-02548 до 5962-02555 для 8 устройств
Устройства оснащены функцией включения/выключения, "мягким" стартом, синхронизацией, блокировкой при перенапряжении и возможностью параллельной работы для увеличения выходной мощности. Основными особенностями являются эквивалентное разделение тока нагрузки при параллельном включении и высокая плотность мощности до 80Вт на квадратный дюйм. Стандартные преобразователи с одним выходом вырабатывают от 3,3В до 28В выходного напряжения. Сдвоенные преобразователи вырабатывают следующие выходные напряжения: ±5В, ±12В и ±15В.
| SMD маркировка | IR эквивалентная маркировка |
Uвх(В) | Pвых(Вт) | U1(В) | I1(A)** | U2(В) | I2(A)** | КПД (%) |
| 5962-02556 | AFL503R3S | 30-80 | 66 | 3.3 | 20 | - | - | 74 |
| 5962-02557 | AFL5005S | 30-80 | 80 | 5 | 16 | - | - | 81 |
| 5962-02558 | AFL5008S | 30-80 | 80 | 8 | 10 | - | - | 82 |
| 5962-02559 | AFL5009S | 30-80 | 90 | 9 | 10 | - | - | 83 |
| 5962-02560 | AFL5012S | 30-80 | 108 | 12 | 9 | - | - | 84 |
| 5962-02561 | AFL5015S | 30-80 | 120 | 15 | 8 | - | - | 85 |
| 5962-02562 | AFL5028S | 30-80 | 112 | 28 | 4 | - | - | 84 |
| 5962-02563 | AFL5005D | 30-80 | 80 | 5 | 12.8/3.2 | -5 | 12.8/3.2 | 81 |
| 5962-02564 | AFL5012D | 30-80 | 96 | 12 | 6.4/1.6 | -12 | 6.4/1.6 | 84 |
| 5962-02565 | AFL5015D | 30-80 | 100 | 15 | 5.3/1.33 | -15 | 5.3/1.33 | 85 |
| 5962-02548 | AFL1203R3S | 80-160 | 66 | 3.3 | 20 | - | - | 74 |
| 5962-02549 | AFL12008S | 80-160 | 80 | 8 | 10 | - | - | 83 |
| 5962-02550 | AFL12009S | 80-160 | 90 | 9 | 10 | - | - | 84 |
| 5962-02551 | AFL12012S | 80-160 | 108 | 12 | 9 | - | - | 85 |
| 5962-02552 | AFL12015S | 80-160 | 120 | 15 | 8 | - | - | 87 |
| 5962-02553 | AFL12028S | 80-160 | 112 | 28 | 4 | - | - | 85 |
| 5962-02554 | AFL12005D | 80-160 | 80 | 5 | 12.8/3.2 | -5 | 12.8/3.2 | 82 |
| 5962-02555 | AFL12015D | 80-160 | 100 | 15 | 5.3/1.33 | -15 | 5.3/1.33 | 87 |
| Замечания:**для сдвоенных моделей, нагрузка должны быть распределена так, чтобы минимум 20% общей выходной мощности обеспечивалось одним из выходов преобразователя. | ||||||||
| IR маркировка | Новая SMD маркировка |
| AFL503R3S | 5962-02556 |
| AFL5005S | 5962-02557 |
| AFL5008S | 5962-02558 |
| AFL5009S | 5962-02559 |
| AFL5012S | 5962-02560 |
| AFL5015S | 5962-02561 |
| AFL5028S | 5962-02562 |
| AFL5005D | 5962-02563 |
| AFL5012D | 5962-02564 |
| AFL5015D | 5962-02565 |
| AFL1203R3S | 5962-02548 |
| AFL12008S | 5962-02549 |
| AFL12009S | 5962-02550 |
| AFL12012S | 5962-02551 |
| AFL12015S | 5962-02552 |
| AFL12028S | 5962-02553 |
| AFL1205D | 5962-02554 |
| AFL12015D | 5962-02555 |
Цены и условия поставки
Цены находятся в пределах 1670$ США в партиях от 100 шт. для устройств с маркировкой от 5962-02556 до 5962-02562.
