Характеристики быстродействующего 16-битного 8-канального АЦП последовательных приближений не снижаются вплоть до частоты Найквиста

Linear Technology LTC2320-1

Linear Technology представила 16-битный АЦП последовательных приближений с одновременной выборкой 8 каналов без конвейерной задержки и быстродействием 1.5 Мвыб/с на канал, поддерживающий rail-to-rail диапазон синфазных входных сигналов. Гибкая конфигурация входных цепей LTC2320-16 позволяет обрабатывать полностью дифференциальные однополярные и двуполярные аналоговые сигналы, а также сигналы произвольного типа. При выборке входных сигналов с полосой вплоть до частоты Найквиста АЦП обеспечивает отношение сигнал/шум 82 дБ и коэффициент подавления синфазных сигналов 102 дБ. Широкая полоса LTC2320 допускает дискретизацию входных сигналов с частотой до 750 кГц.

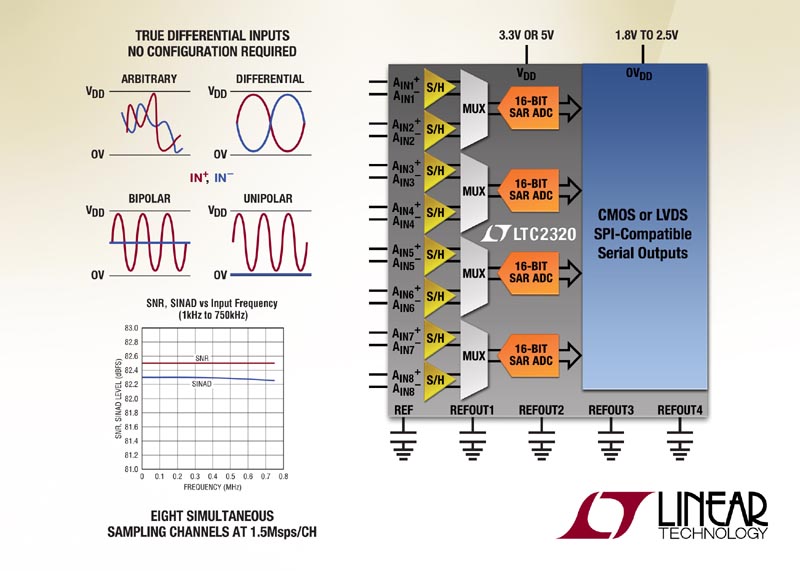

Linear Technology - LTC2320-16

LTC2320-16 содержит прецизионный источник опорного напряжения (ИОН) на основе ширины запрещенной зоны с гарантированно низким температурным дрейфом не более 20 ppm/°C. Микросхема поставляется в компактном корпусе QFN-52. Для наилучшего согласования АЦП с диапазонами входных сигналов вместо внутреннего источника опорного напряжения можно подключить до четырех отдельных внешних ИОН для каждой пары каналов. LTC2320-16 выбирает сигналы втрое быстрее и потребляет энергии меньше, чем любые другие 8-канальные АЦП последовательных приближений, предлагаемые сегодня на рынке.

Микросхема LTC2320-16 пополнила семейство 16-, 14- и 12-битных АЦП последовательных приближений, выпускаемых в одно- , двух-, четырех- и восьмиканальных версиях с быстродействием до 5 Мвыб/с на канал. Все микросхемы семейства способны оцифровывать истинно дифференциальные напряжения в диапазонах от 8.192 В пик-пик до 10 В пик-пик и не требуют конфигурирования под определенный тип входного сигнала. АЦП серии LTC2320 с напряжениями питания 3.3 В или 5 В предназначены для широкого спектра высокоскоростных приложений с ограничениями по объему, включая промышленное и медицинское оборудование, коммуникационные системы и устройства с батарейным питанием. В настоящее время LTC2320-16 выпускается в вариантах для коммерческого, промышленного и автомобильного (–40 °C…125 °C) диапазонов температур. В партиях из 1000 приборов цены начинаются от $16.50 за один АЦП.

Linear Technology - LTC2320-16

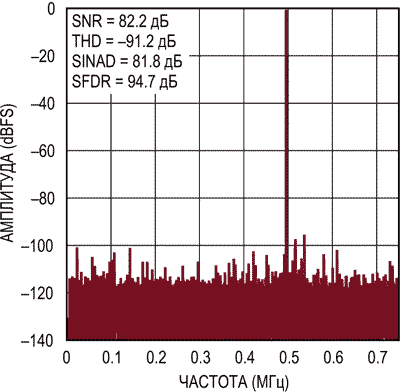

Быстрое преобразование Фурье по 32 тыс.
точек входного сигнала с частотой 500 кГц
при скорости выборки 1.5 Мвыб/с.

SNR – отношение сигнал/шум;
THD – общие гармонические искажения;
SINAD – отношение суммы сигнала, шума
и искажений;
SFDR – динамический диапазон, свободный
от паразитных составляющих.

Оценочную плату DC2395A для АЦП последовательных приближений LTC2320 можно приобрести в онлайн магазине Linear Technology или в местных офисах продаж компании.

Сводка основных характеристик LTC2320-16

  • Пропускная способность 1.5 Мвыб/с на канал;
  • Восемь каналов с одновременной выборкой;
  • Типовая интегральная нелинейность ±2 LSB;
  • Гарантированное разрешение 16 бит без пропуска кодов;
  • Истинно дифференциальные rail-to-rail входы с диапазоном синфазных сигналов 8.192 В пик-пик;
  • Типовое отношение сигнал/шум 82 дБ при частоте входного сигнала 500 кГц;
  • Типовой уровень общих нелинейных искажений –90 дБ при частоте входного сигнала 500 кГц;
  • Гарантия полной работоспособности при температуре 125 °C;
  • Один источник питания 3.3 В или 5 В;
  • Низкий температурный дрейф (не более 20 ppm/°C) внутреннего источника опорного напряжения 2.048 В или 4.096 В;
  • Уровни входных/выходных сигналов на цифровых выводах от 1.8 В до 2.5 В;
  • Совместимый с SPI последовательный интерфейс ввода/вывода с уровнями сигналов КМОП или LVDS;
  • Типовое потребление мощности 20 мВт на канал (при напряжении питания 5 В);
  • Небольшой 52-выводной корпус QFN размером 7 × 8 мм.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Fast 16-Bit 1.5Msps/Channel Octal Simultaneous Sampling SAR ADC Maintains AC Performance up to the Nyquist Frequency
