Новый 60-вольтовый монитор компании Linear Technology измеряет параметры состояния заряда аккумулятора с точностью 1%

Linear Technology LTC2944

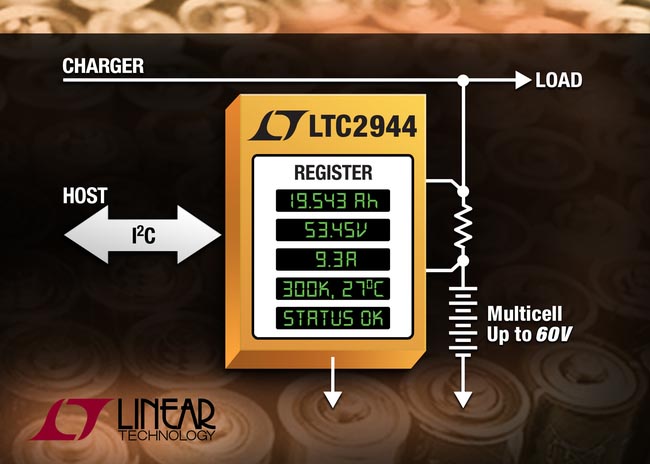

Linear Technology представила монитор многоэлементных аккумуляторов LTC2944, способный напрямую измерять параметры аккумуляторных сборок с суммарным напряжением от 3.6 В до 60 В. Для подключения к многоэлементным батареям вывода питания/измерения не требуются никакие схемы смещения уровня, благодаря чему сводится к минимуму общий ток потребления и сохраняется точность измерений. LTC2944 – это полностью законченный высоковольтный монитор аккумулятора, с точностью 1% измеряющий заряд, напряжение ток и температуру – основные параметры, необходимые для точной оценки состояния заряда батареи.

Linear Technology - LTC2944

LTC2944 идеально подходит для многоэлементных приложений, включая электрические транспортные средства, электровелосипеды/ мотоциклы/ скутеры, инвалидные коляски, гольфкары и системы резервного питания. Ток батареи измеряется по напряжению, падающему на внешнем резисторе, включенном в верхнее плечо, и интегрируется, чтобы получить информацию о накопленном заряде. Двунаправленный аналоговый интегратор воспринимает полярность протекающего тока (заряд аккумулятора или разряд), а программируемый предделитель эффективно увеличивает время интегрирования, поддерживая широкий диапазон мощностей батарей. Информация о заряде, напряжении, токе и температуре передается хост-системе по совместимому с I2C/SMBus двухпроводному интерфейсу, используемому также для конфигурирования монитора. Управляющее устройство может программировать верхние и нижние пороги для всех измеряемых параметров, при пересечении которых формируется предупреждающий сигнал, который либо посылается по SMBus, либо устанавливает соответствующий бит в регистре флагов.

LTC2944  - Типовая схема включения
Типовая схема включения.

LTC2944 выпускается в коммерческом и промышленном исполнениях для работы в диапазонах температур от 0 °C до 70 °C и от –40 °C до 85 °C, соответственно. В настоящее время LTC2944 доступны в 8-выводных корпусах DFN размером 3 × 3 мм, удовлетворяющих предписаниям директивы RoHS. В партии из 1000 приборов цена одной микросхемы начинается от $2.85.

LTC2944  - Зависимость ошибки измерения заряда от дифференциального напряжения на резисторе RSENSE
Зависимость ошибки измерения заряда от
дифференциального напряжения на резисторе RSENSE.

Сводка основных характеристик LTC2944

  • Измеряет накопленный и оставшийся заряд аккумуляторной батареи;
  • Широкий диапазон рабочих напряжений от 3.6 В до 60 В рассчитан на многоэлементные приложения;
  • 14-битный АЦП измеряет напряжение, ток и температуру;
  • Точность измерения заряда, напряжения и тока – 1%;
  • Диапазон напряжений на токоизмерительном резисторе ±50 мВ;
  • Измерение в верхнем плече;
  • Интерфейс I2C/SMBus;
  • Вывод конфигурирования выхода Тревога/Окончание зарядки;
  • Собственный ток потребления менее 150 мкА;
  • Миниатюрный корпус DFN площадью 3 мм × 3 мм.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: 60V IІC Battery Monitor Measures State of Charge Parameters with 1% Accuracy
