28-02-2017

Texas Instruments выпускает самые миниатюрные в отрасли 12-вольтовые 10-амперные модули понижающих преобразователей

Texas Instruments » TPSM84A21, TPSM84A22

Высокоинтегрированные силовые модули семейства SWIFT не нуждаются во входных и выходных конденсаторах и обеспечивают наилучшие переходные характеристики в приложениях с ограниченным объемом

Texas Instruments (TI) начала продажи двух новых 12-вольтовых 10-амперных силовых модулей понижающих DC/DC преобразователей с частотой переключения 4 МГц, которые позволят на 20% сократить размеры схем управления питанием по сравнению с любыми другими решениями, основанными на 10-амперных силовых модулях. Миниатюрные низкопрофильные корпуса очень простых в использовании модулей TPSM84A21 и TPSM84A22 семейства SWIFT содержат в себе мощные MOSFET, экранированные катушки индуктивности, входные и выходные конденсаторы и пассивные компоненты. Кроме того, без использования специальных индуктивных компонентов или дополнительных конденсаторов модули обеспечивают лучшие в отрасли характеристики переходного режима с величиной выброса не превышающей 1%.

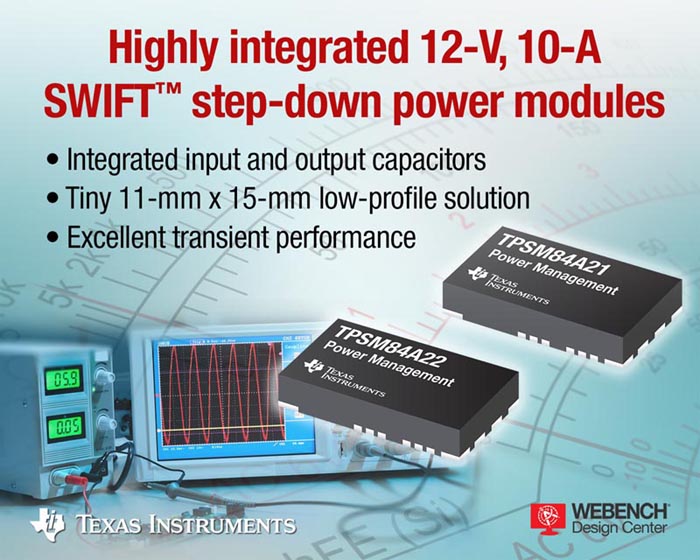

Texas Instruments - TPSM84A21, TPSM84A22

Используя модули совместно с онлайн инструментом проектирования WEBENCH Power Designer, доступным на сайте TI, разработчики локализованных к нагрузке источников питания для телекоммуникационного, сетевого и контрольно-измерительного оборудования смогут быстрее представить рынку свои новые изделия.

В отличие от других предлагаемых сегодня 10-амперных понижающих модулей, высокоинтегрированные устройства TPSM84A21 и TPSM84A22 для создания законченного 12-вольтового решения нуждаются лишь в одном внешнем резисторе, устанавливающем выходное напряжение. В таких приложениях, как шины питания ПЛИС, требующие точной стабилизации, обычному 10-амперному модулю понадобилось бы до 16 внешних конденсаторов. В сравнении с этими модулями, TPSM84A21, благодаря частоте переключения 4 МГц и интегрированным конденсаторам емкостью 185 мкФ, обеспечивает ультранизкий уровень выходных пульсаций без единого внешнего конденсатора.

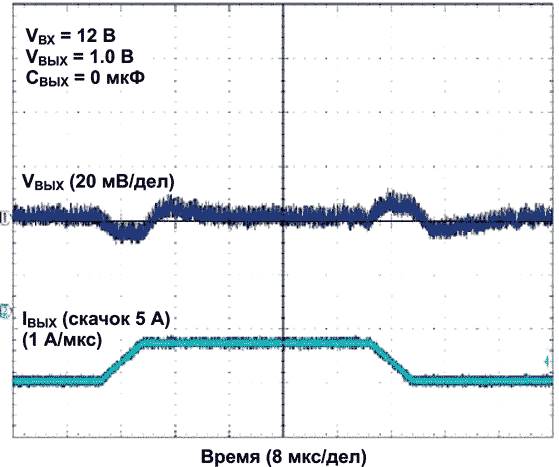

Переходная характеристика модуля TPSM84A21
Переходная характеристика модуля TPSM84A21.

Ключевые особенности и преимущества модулей TPSM84A21 и TPSM84A22

  • Крошечные размеры:
    При размерах модуля 9 мм × 15 мм и единственном внешнем резисторе установки напряжения законченное решение можно разместить на площади 11 мм × 15 мм.

  • Низкий профиль:
    Высота 2.3 мм, небольшие размеры и вес, а также минимальное количество требуемых компонентов, позволяют расположить все решение на обратной стороне печатной платы.

  • Наилучшие переходные характеристики:
    Частота переключения 4 МГц позволяет без использования каких-либо внешних конденсаторов уменьшить выбросы до ±1%.

  • Простота конструирования:
    Интегрированные входные и выходные конденсаторы исключают из процесса разработки выбор элементов частотной коррекции и индуктивностей. С помощью WEBENCH Power Designer можно, используя лишь один внешний резистор для установки напряжения, быстро разработать законченный 12-вольтовый 10-амперный понижающий DC/DC преобразователь.

Доступность, корпуса и цены

TPSM84A21 с выходным напряжением от 0.55 В до 1.35 В и TPSM84A22 с выходным напряжением от 1.2 В до 2.0 В можно приобрести в онлайн магазине TI или у авторизованных дистрибьюторов компании. Модули предлагаются в 20-выводных корпусах QFM, и в лотах из 1000 приборов продаются по цене $8.63 за штуку. На сайте TI можно заказать оценочные платы TPS84A21EVM и TPS84A22EVM, а также загрузить динамические PSpice модели.

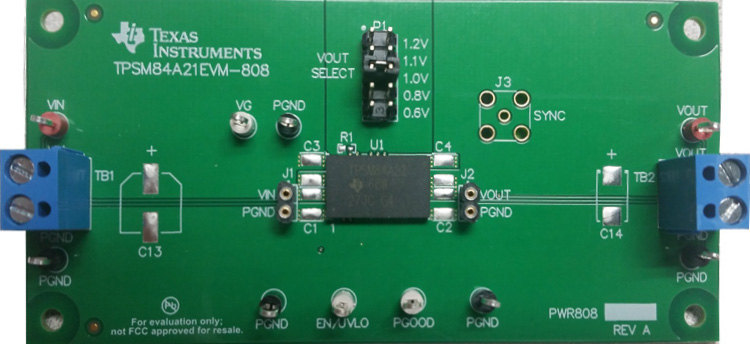

Плата оценочного модуля TPSM84A21EVM-808
Плата оценочного модуля TPSM84A21EVM-808.

TPSM84A21 и TPSM84A22 стали новейшими дополнениями к большому семейству силовых DC/DC модулей компании TI, которые, благодаря интеграции в одном корпусе индуктивностей, полевых транзисторов, цепей компенсации и других пассивных компонентов, помогают сберечь место на печатной плате, а также существенно упрощают процессы макетирования, разработки и производства.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: TI unveils industry's smallest 12-V, 10-A DC/DC step-down power solution
