ЗАО "Протон-Импульс" представляет твердотельное полупроводниковое реле 5П59.10GD ТСК постоянного тока со встроенными схемами защиты от короткого замыкания, перегрузки по току и температуре. Реле обеспечивает разрыв цепи нагрузки при выходе из строя силового ключа. При малых габаритных размерах реле не требует дополнительного теплоотвода; предназначено для установки на платы печатного монтажа. Возможно включение реле по схеме верхнего или нижнего ключа. Габаритные размеры устройства - 80 х 42 х 30.

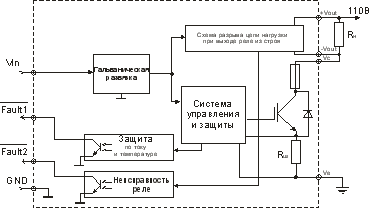

Основные режимы электрические параметры:
|
Напряжение коммутации, DC |
35…110 В |
|
Максимальный постоянный ток нагрузки, Imax.н |
10 А |
|
Входное напряжение, DC |
4,5-5,5 В |
|
Входной ток |
10 – 20 мА |
|
Защита по току при превышении тока нагрузки, Iэащ. |
10,1 - 15 А |
|
Защита от КЗ в нагрузке |
встроенная |
|
Защита по температуре |
встроенная |
|
Возможность работы на индуктивную нагрузку (без дополнительных обратных диодов) |
L=3 Гн, Iк=2 А |
|
Рабочий диапазон температур |
- 40 … +55ºС |
|
Напряжение изоляции (вход-выход-корпус (радиатор) |
2000В |
|
Задержка включения/выключения не более |
0,1с |
Реле имеет 2 статусных сигнала:
-
неисправность реле;
-
срабатывание защиты по превышению Iэащ., защиты по температуре.
Допускает кратковременную 10-ти кратную перегрузку по току в момент включения реле, что позволяет использовать его для розжига ламп накаливания или заряда емкостей. Выдерживает импульсную помеху в цепи питания до 10 мс. Возможна поставка реле на ток 5 А и напряжения от 110 до 1000 В.
