Подразделение Murata Power Solutions компании Murata разработало малопотребляющие электрически изолированные коммуникационные модули NM485D6S5MC и NMTTLD6S5MC для интерфейсов RS-485 или TTL с изолированным питанием. Модули не требуют внешних компонентов и используют единственный 5-вольтовый источник питания, обеспечивающий функционирование всех узлов с обеих сторон изолирующего барьера. Благодаря объединению в одном модуле изолированных линий данных и изолированного DC/DC преобразователя, устройства позволят сэкономить место на печатной плате и сократить время разработки.

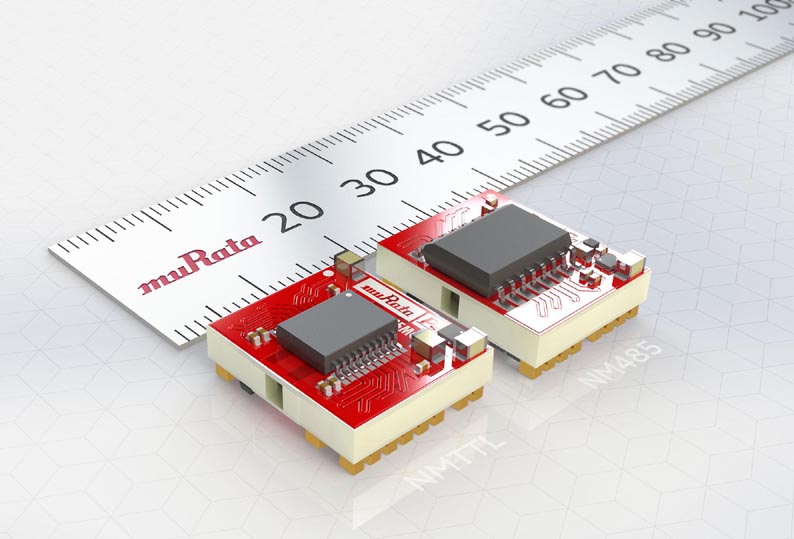

Модуль NM485D6S5MC предназначен для одноканального полнодуплексного или многоточечного обмена данными. В устройстве объединены дифференциальный драйвер линии с трехстабильными выходами и дифференциальный приемник. Противоположные логические уровни сигналов разрешения драйвера и приемника позволяют, объединив входы управления, с помощью единственного провода контролировать направление передачи данных. Модуль разработан для промышленных приложений, работающих в диапазоне температур от –40 °C до +85 °C. Устройство выпускается в корпусе для поверхностного монтажа с размерами всего 18.16 мм × 14.5 мм и проходит стопроцентную проверку испытательным напряжением 3 кВ с.к.з. Одноканальный модуль NM485 с двухсторонней изоляцией ожидает подтверждения соответствия стандарту UL60950 в части рабочего напряжения изоляции до 250 В AC.
Четырехканальный изолированный модуль NMTTLD6S5MC содержит два передающих и два приемных канала для обмена данными по линиям TTL со скоростью до 25 Мбит/с. Предназначенный также для промышленных приложений, этот модуль может работать в диапазоне температур от –40 °C до +95 °C. Устройство выпускается в корпусе для поверхностного монтажа с размерами 16.9 мм × 14.5 и испытывается напряжением 1500 В с.к.з. Модуль ожидает подтверждения соответствия стандарту UL60950 в части базовой изоляции до 250 В AC.
Оба модуля вырабатывают стабилизированное напряжение 5 В для цифровых схем, а также имеют нестабилизированные изолированные выходы ±6 В для питания аналоговых цепей, АЦП или операционных усилителей. Помимо этого, поданы заявки на соответствии стандартам безопасности пациента и оператора ANSI/AAMI ES60601-1,2 (NMTTL – только ES60601-1), что упростит сертификацию медицинских систем, питающихся от сети переменного тока 250 В. За счет очень низкой переходной емкости с типовым значением всего 5 пФ, упрощается решение проблем электромагнитной совместимости систем.
Благодаря уникальному сочетанию в одном модуле изолированных линий данных и изолированного источника питания, новые устройства требуют меньше места на печатной плате и сокращают время разработки. По сравнению с конкурентами устройства обеспечивают более высокие уровни выходной мощности изолированного источника питания. Дополнительным преимуществом модулей является наличие доступных пользователю выходов ±6 В. Образцы обоих модулей уже доступны для приобретения.
