С новым контроллером ON Semiconductor LLC источники питания станут проще, надежнее и эффективнее

Сдвоенный контроллер драйвера MOSFET требует минимального количества внешних компонентов в LLC источниках питания

ON Semiconductor представила усовершенствованный контроллер синхронного выпрямителя, оптимизированный для использования в схемах резонансных LLC преобразователей. Требующая минимального количества внешних компонентов микросхема FAN6248 обеспечивает высокий КПД, облегчает тепловое проектирование, повышает общую надежность системы и упрощает конструкцию LLC источников питания.

FAN6248 является идеальным решением для современных высокоэффективных источников питания, отличные характеристик которых должны сочетаться с высоким уровнем надежности и компактными размерами. Типичными областями применения нового контроллера будут серверы и настольные компьютеры, игровые приставки, большие LCD и OLED телевизионные экраны, объекты сетевой инфраструктуры, телекоммуникационное оборудование и приложения светодиодного освещения.

В устройстве реализован усовершенствованный смешанный метод синхронного выпрямления, основанный на сравнении мгновенного значения напряжения на стоке с результатом измерения в предыдущем цикле переключения. Точные измерения напряжений на стоках и истоках двух MOSFET синхронного выпрямителя, выполняемые с помощью отдельных 100-вольтовых входов, компенсируют любую асимметрию вторичных обмоток. FAN6248 предотвращает инверсию тока и не допускает пропусков переключения внешних MOSFET, обусловленных емкостными бросками тока. Встроенная схема контроля сквозных токов повышает надежность источника питания, исключая возможность одновременного включения двух транзисторов синхронного выпрямителя.

С добавлением всего двух внешних резисторов и двух MOSFET FAN6248 позволяет создать простой LLC преобразователь, поддерживающий мощности нагрузки до 800 Вт. В особо зашумленных условиях для повышения надежности системы в схему добавляют два внешних конденсатора. Надежность и эффективность работы FAN6248 сохраняется в широком диапазоне уровней выходной мощности. Переход в зарезонансный режим работы происходит без выбросов напряжения. В отсутствие нагрузки FAN6248 переходит в «зеленый» режим и отключается. При легких нагрузках контроллер остается в «зеленом» режиме с очень высоким КПД преобразования, отвечающим всем требованиям таких стандартов эффективности, как 80 PLUS, DoE VI и CoC Tier 2.

Интегрированная адаптивная схема компенсации паразитной индуктивности выводов минимизирует проводимость паразитных диодов в MOSFET синхронного выпрямителя, тем самым, еще больше увеличивая КПД источника питания. В серию входят четыре устройства, из которых разработчики могут выбрать наиболее подходящее им с точки зрения частоты переключения (25 кГц … 70 кГц или 60 кГц … 700 кГц) и величины паразитной индуктивности внешних MOSFET. FAN6248 совместимы с MOSFET в корпусах TO-220, D2PAK, DPAK или PQFN. При равном 10.5 В выходном напряжении управления затворами FAN6248 может управлять практически любыми типами MOSFET.

Для поддержки разработчиков ON Semiconductor предлагает оценочную плату законченного 240-ваттного LLC преобразователя. Кроме того, доступна материнская плата, в которую могут вставляться собственные разработки пользователей. Для запроса оценочных плат необходимо обращаться в местные офисы продаж ON Semiconductor.

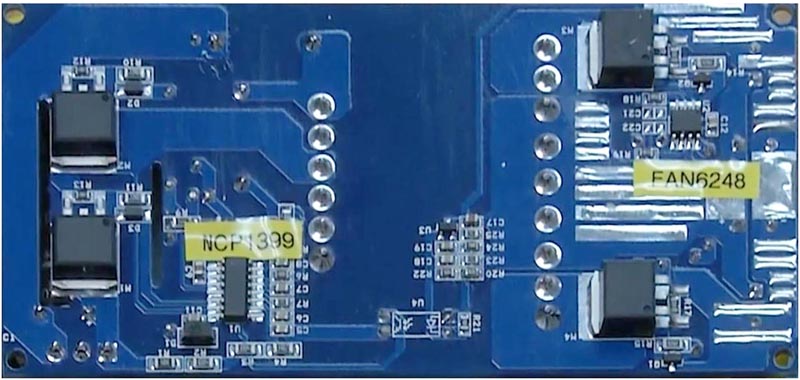

Оценочная плата законченного 240-ваттного LLC преобразователя на основе контроллера FAN6248.

Корпус и цена

Выпускаемая в корпусе SOIC-8 микросхема FAN6248 в партиях из 10,000 приборов продается по цене $0.487 за штуку.
