Высокоэффективный двухканальный синхронный понижающий преобразователь Analog Devices работает на частоте до 4 МГц

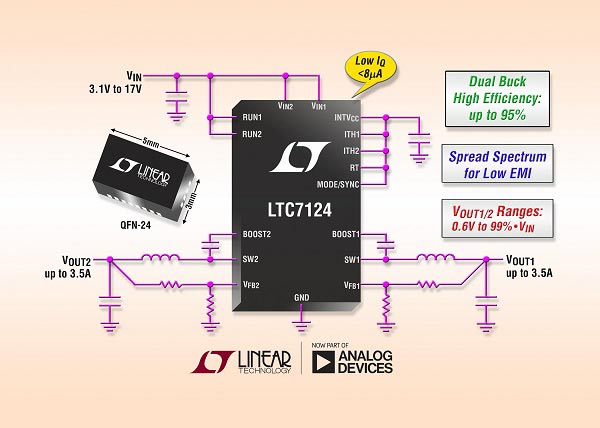

Analog Devices, недавно завершившая сделку по приобретению компании Linear Technology, сообщает о выпуске высокоэффективного двухканального синхронного понижающего преобразователя LTC7124, работающего на постоянной частоте до 4 МГц со стабилизацией по пиковому току индуктивности. Для снижения помех излучения и проводимости интегрирована дополнительная функция частотной модуляции шумоподобным сигналом. Компактное устройство в корпусе размером 3 мм × 5 мм может из каждого канала отдавать в нагрузку непрерывный ток до 3.5 А, или же, при соответствующем изменении конфигурации, выполнять функцию одноканального двухфазного преобразователя с выходным током до 7 А. Частота переключения программируется пользователем в диапазоне от 500 кГц до 4 МГц, позволяя использовать крошечные дешевые конденсаторы и индуктивности. Для чувствительных к помехам приложений предусмотрена также возможность внешней синхронизации. LTC7124 работает при входных напряжениях от 3.1 В до 17 В, а диапазон выходных напряжений, стабилизируемых с точностью ±1%, может составлять от 0.6 В до 99% входного напряжения. Приборы идеально подходят для приложений с питанием от 1-4-элементных Li-Ion батарей, а также для систем с промежуточными шинами питания 5 В и 12 В. Среди других важнейших областей применения новых микросхем могут быть системы с батарейным питанием, преобразователи напряжения для точек подключения нагрузки, портативные измерительные приборы и ручные сканеры.

В каждом канале LTC7124 имеются интегрированные ключи на основе N-канальных MOSFET с сопротивлениями открытых каналов всего 80 мОм и 40 мОм, обеспечивающие КПД до 95%. Два канала работают противофазно со сдвигом 180°, минимизируя размеры как входных, так и выходных конденсаторов. В устанавливаемом по выбору пользователя пульсирующем режиме, используемом для увеличения КПД при легких нагрузках, микросхема потребляет всего 8 мкА, когда разрешена работа обоих каналов, и 5.5 мкА при отключении одного из каналов. Для приложений с особо строгими требованиями к уровню шумов LTC7124 можно сконфигурировать для работы в принудительном режиме непрерывной проводимости, уменьшающем пульсации выходного напряжения и снижающем вероятность возникновения радиочастотных помех. Следует также отметить наличие защиты от перенапряжения по входу и от перегрева кристалла, монитор выходного напряжения, независимое управление параметрами мягкого запуска для каждого канала, возможность выбора между внутренними и внешними цепями частотной коррекции, программируемые пороги ограничения тока и защиту от коротких замыканий.

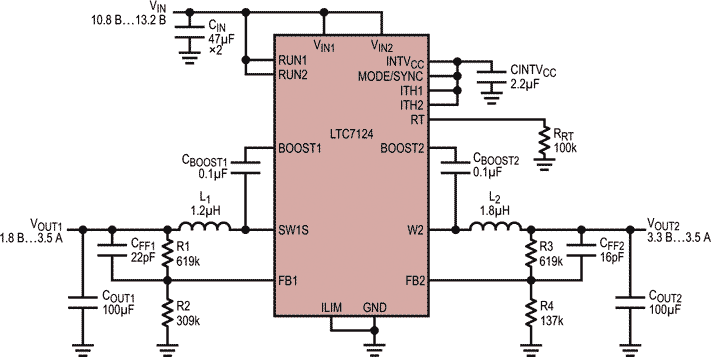

Понижающий регулятор 1.8 В/3.3 В с частотой переключения 1 МГц.

LTC7124 выпускается в корпусе QFN-24 размером 3 мм × 5 мм со сниженным тепловым сопротивлением. Характеристики микросхем групп E и I гарантируются в диапазоне рабочих температур перехода от –40 °C до 125 °C. Микросхемы группы E в партиях из 1000 приборов продаются по цене $4.05 за штуку. Все преобразователи имеются в наличии на складе компании.

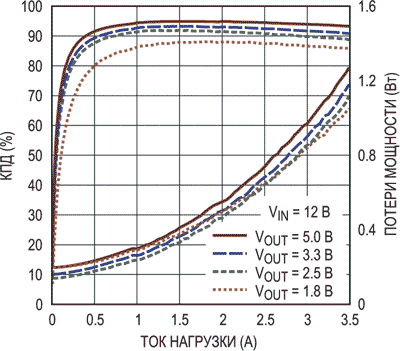

Зависимость КПД и потерь мощности от тока нагрузки при частоте синхронизации 1 МГц.

Сводка основных характеристик LTC7124

• Широкий диапазон входных напряжений (V_IN): от 3.1 В до 17 В;
• Широкий диапазон выходных напряжений: от 0.6 В до 0.99×V_IN;
• Два понижающих выхода с токами нагрузки до 3.5 А;
• Модуляция шумоподобным сигналом для снижения помех излучения и проводимости;
• Интегрированные N-канальные MOSFET с сопротивлениями открытых каналов 80 мОм/40 мОм обеспечивают КПД до 95%;
• Ток потребления без нагрузки 8 мкА при разрешенной работе обоих каналов и 5.5 мкА при отключении одного канала;
• Программируемая частота переключения (от 500 кГц до 4 МГц) с возможностью синхронизации от внешнего генератора;
• Возможность включения в конфигурации одноканального двухфазного преобразователя с выходным током до 7 А;
• Точность стабилизации выходного напряжения ±1%;
• Режим стабилизации по току индуктивности, обеспечивающий отличную скорость отклика на скачки входного напряжения и тока нагрузки;
• Внутренняя или внешняя цепи частотной коррекции;
• Корпус QFN-24 размером 3 мм × 5 мм со сниженным тепловым сопротивлением.
