13-07-2017

Быстродействующий 150-вольтовый драйвер затвора MOSFET верхнего плеча работает при коэффициенте заполнения до 100%

Analog Devices » LTC7001

Analog Devices, недавно завершившая сделку по приобретению компании Linear Technology, анонсировала выпуск микросхемы высокоскоростного драйвера N-канального MOSFET верхнего плеча, работающего при напряжении питания до 150 В. Внутренний зарядовый насос микросхемы LTC7001 полностью обогащает канал внешнего N-канального MOSFET, позволяя ему оставаться во включенном состоянии неограниченное время. Мощный драйвер затвора LTC7001 с выходным сопротивлением 1 Ом легко управляет большой емкостью затвора MOSFET, обеспечивая очень короткие времена задержек распространения с типовыми значениями 35 нс. Микросхема хорошо подходит как для высокочастотных, так и для статических коммутационных приложений.

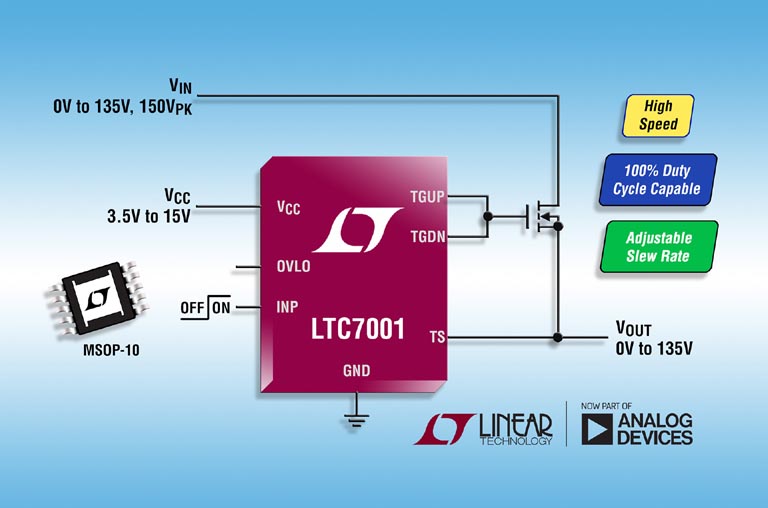

Analog Devices - LTC7001

Устройство предназначено для приема привязанных к «земле» низковольтных цифровых входных сигналов и быстрого управления мощным N-канальным MOSFET верхнего плеча, сток которого может быть к подключен к источнику напряжения от 0 В до 135 В (максимально допустимое значение 150 В). Для питания LTC7001 необходимо напряжение от 3.5 В до 15 В. Драйвер имеет регулируемый порог блокировки при пониженном входном напряжении. Время нарастания и спада, при работе на нагрузку 1000 пФ равное лишь 13 нс, минимизирует потери переключения. Время нарастания при включении выходного каскада и порог блокировки при чрезмерном входном напряжении могут регулироваться пользователем.

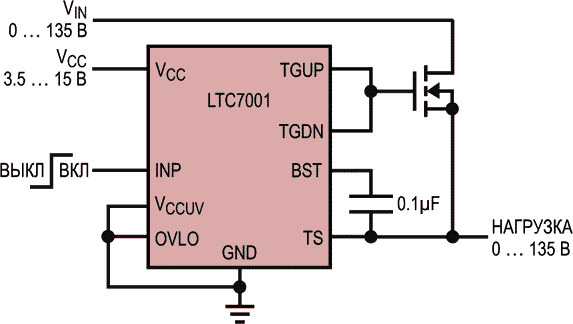

Высоковольтный ключ верхнего плеча с коэффициентом заполнения до 100%
Высоковольтный ключ верхнего плеча с коэффициентом
заполнения до 100%.

LTC7001 выпускается в корпусе MSOP-10 с конфигурацией выводов, оптимизированной для использования при высоком напряжении питания. Предлагаются три версии драйверов: рассчитанная на расширенную и промышленную рабочую температуру перехода от –40 °C до 125 °C, высокотемпературная автомобильная для диапазона от –40 °C до 150 °C и военная версия, предназначенная для использования в диапазоне от –55 °C до 150 °C. В партиях из 1000 микросхем цена одного прибора начинается от $2.40.

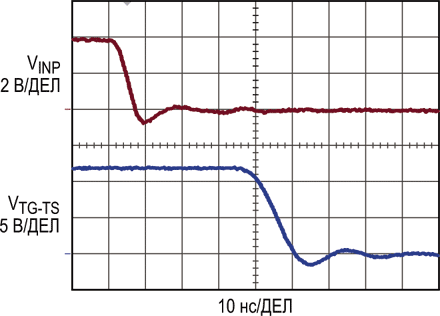

Поведение LTC7001 в схеме управления емкостной нагрузкой 1 нФ
Поведение LTC7001 в схеме управления емкостной
нагрузкой 1 нФ.

Сводка основных характеристик LTC7001

  • Широкий диапазон рабочих напряжений: 0 В … 135 В (абсолютное предельное значение 150 В);
  • Внутренний зарядовый насос для поддержки режима работы с коэффициентом заполнения ШИМ, равным 100%;
  • Сопротивление 1 Ом открытого канала транзистора нижнего плеча и 2.2 Ом транзистора верхнего плеча обеспечивают быстрое включение и выключение;
  • Малая задержка распространения сигнала: 35 нс;
  • Регулируемая скорость нарастания при включении;
  • Напряжение питания драйвера затвора от 3.5 В до 15 В;
  • Регулируемый порог блокировки при повышенном напряжении питания;
  • Регулируемый порог блокировки при пониженном входном напряжении;
  • Совместимость входов с КМОП логикой.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Fast 150V High Side N-Channel MOSFET Driver Provides 100% Duty Cycle Capability
