SII Semiconductor начала выпуск экономичных понижающих преобразователей для носимых и мобильных устройств

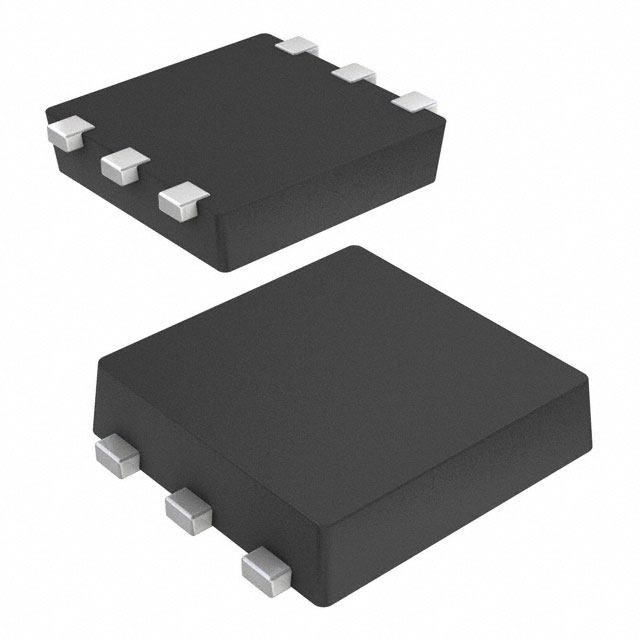

SII S-85S0A

SNT-6A

Собственный ток потребления синхронных понижающих импульсных стабилизаторов серии S-85S0A с выходным током до 50 мА не превышает 260 нА

Компания SII Semiconductor представила серию микросхем понижающих преобразователей S-85S0A, малый собственный ток потребления которых (260 нА) и быстрый отклик на переходные процессы обеспечиваются оригинальной технологией регулирования COT (Constant On-Time), основанной на управлении частотой следования рабочих импульсов фиксированной длительности. Микросхемы серии S-85S0A, имеющие высокий КПД в широком диапазоне токов нагрузки, обеспечивают надежную поддержку длительной эксплуатации мобильных и носимых устройств, оснащенных компактными батареями.

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

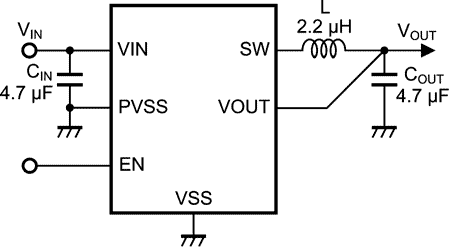

Типовая схема включения S-85S0A
Типовая схема включения S-85S0A.

Для создания понижающего преобразователя на основе микросхемы серии S-85S0A достаточно всего трех внешних компонентов: дросселя и двух конденсаторов на входе и выходе. При использовании компонентов, рекомендуемых в техническом описании площадь, занимаемую преобразователем, можно уменьшить до 6.9 мм2 (1.6 мм × 4.3 мм), что способствует миниатюризации электронного оборудования.

Зависимость КПД от тока нагрузки
Зависимость КПД от тока нагрузки.

Особенности микросхем серии S-85S0A

  • Ультранизкий собственный ток потребления: 260 нА;
  • КПД (при токе нагрузки менее 100 мкА): 90.5%;
  • Быстрый отклик на переходные процессы, обеспечиваемый технологией COT;
  • Входное напряжение: от 2.2 В до 5.5 В;
  • Шкала доступных выходных напряжений:
    • 0.7 В … 2.5 В с шагом 0.05 В,
    • 2.6 В … 3.9 В с шагом 0.1 В;
  • Точность выходного напряжения:
    • ±1.5% (при выходном напряжении от 1.0 В до 3.9 В),
    • ±15 мВ (при выходном напряжении от 0.7 В до 1.0 В);
  • Сопротивления каналов MOSFET
    • верхнего плеча: 420 мОм,
    • нижнего плеча: 320 мОм;
  • Функция мягкого запуска: типовое время 1 мс;
  • Блокировка при пониженном напряжении: 1.8 В (тип.);
  • Блокировка при перегреве: типовое значение 135 °C (встроенный датчик);
  • Ограничение тока: 300 мА (при индуктивности дросселя 2.2 мкГн);
  • Автоматическое восстановление в «икающем» режиме при срабатывании защиты от короткого замыкания;
  • Возможность использования керамических конденсаторов на входе и выходе;
  • Диапазон рабочих температур от −40 °C до +85 °C;
  • Не содержат галогенов и свинца (покрытие 100% оловом).

Области применения

  • Носимые устройства;
  • Устройства Bluetooth;
  • Беспроводные сетевые датчики;
  • Медицинское оборудование;
  • Интеллектуальные счетчики;
  • Портативные игровые устройства.

Перевод: ShuRusu по заказу РадиоЛоцман
