Самые миниатюрные в отрасли двухцветные светодиоды позволят сделать дисплеи промышленных и потребительских устройств более тонкими и привлекательными
ROHM анонсировала начало производства самых миниатюрных в отрасли двухцветных светодиодов типоразмера 1608. Помимо инновационного корпуса, SML-D22MUW имеет особую, повышающую общую надежность конструкцию, а конфигурация нижних электродов позволяет создавать дисплеи с высоким разрешением.
В последние годы SMD светодиоды все чаще используются в цифровых дисплеях промышленного оборудования и потребительских устройств. Обычно цифры в этих приборах отображаются одним цветом, но существуют приложения, где смена цвета облегчает восприятие информации об отклонениях в работе оборудования. Однако, как правило, это подразумевает либо использование двух отдельных светодиодов, что удваивает площадь монтажа и увеличивает расходы на разработку, либо выбор стандартных двухцветных светодиодов, также увеличивающих размеры платы.
В отличие от этого, запатентованные ROHM технологии и процессы позволили интегрировать два чипа в корпусе того же размера, что и обычные одноцветные светодиоды, позволяя излучать несколько цветов из прибора меньшего размера. По сравнению со стандартными двухцветными светодиодами размером 1.5 мм × 1.3 мм требуемая площадь платы сокращена на 35%. Кроме того, для повышения надежности приборов приняты меры, предотвращающие попадание припоя под эпоксидный корпус при пайке оплавлением.
В партиях из 3,000 приборов светодиоды SML-D22MUW можно приобрести по цене $0.136 за штуку.
Основные особенности прибора
1. Наименьшие в своем классе размеры, позволяющие сделать устройства более компактными и тонкими
Помимо элементов уменьшенного размера, в SML-D22MUW используется технология PICOLED – метод монтажа и соединения двух кристаллов, позволяющий разместить их в компактном корпусе с размерами 1.6 мм × 0.8 мм – таком же, как и у обычных одноцветных светодиодов.
Кроме того, близкое расположение излучающих элементов обеспечивает очень хорошее смешивание цветов, позволяя излучать не только красный и зеленый, но и множество промежуточных цветов.
 |

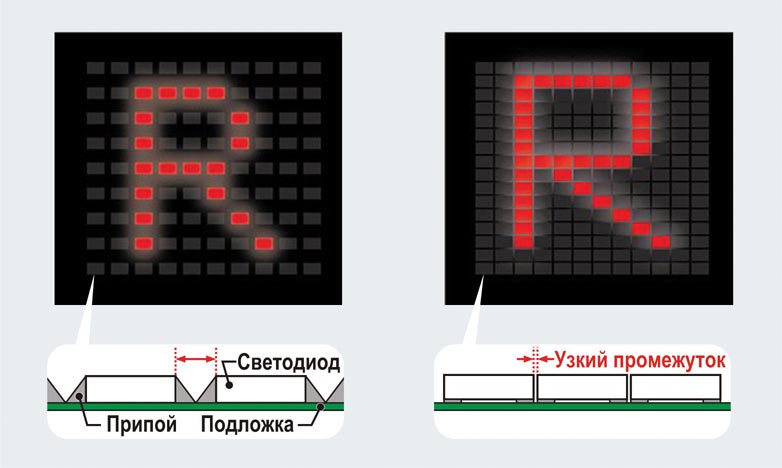

| Обычный двухцветный светодиод с торцевым расположением электродов (слева); SML-D22MUW с нижним расположением электродов (справа). Изображен точечно-матричный индикатор. |
2. Защита от проникновения припоя, гарантирующая высокую надежность
Нанесение защитного покрытия перед золочением препятствует локальному осаждению золота, имеющего хорошую смачиваемость. Это предотвращает проникновение припоя внутрь пластикового корпуса, исключая повреждение прибора из-за коротких замыканий и, тем самым, увеличивая его надежность.
3. Конфигурация нижних электродов, поддерживающая дисплеи с высоким разрешением
Новая конструкция нижних электродов позволяет уменьшить промежутки между светодиодами и обеспечить высокое разрешение матричных дисплеев и других приложений.
| Прибор | Прямой ток (мА) |
Прямое напряжение (В) |
Длина волны излучения (нм) |
Сила света (мкд) |
| SML-D22MUW | 5 | 2.0 | 570 | 10 |
| 5 | 1.9 | 620 | 16 | |
| SML-D22VYW (в разработке) |
5 | 2.0 | 588 | 25 |
| 5 | 1.85 | 629 | 16 |
