11-09-2017

Analog Devices анонсирует 60-вольтовый драйвер N-канального MOSFET верхнего плеча, способный работать при коэффициенте заполнения 100%

Analog Devices » LTC7004

Analog Devices, недавно завершившая сделку по приобретению компании Linear Technology, анонсирует микросхему LTC7004 – высокоскоростной драйвер, предназначенный для управления N-канальным MOSFET верхнего плеча при напряжениях питания до 60 В. Внутренний зарядовый насос обогащает канал внешнего N-канального MOSFET, позволяя ему находиться во включенном состоянии сколь угодно долго. Мощный драйвер затворов LTC7004 с выходным сопротивлением 1 Ом и временем задержки распространения 35 нс, способный легко управлять MOSFET с большими емкостями затвора, одинаково хорошо подходит как для высокочастотных, так и для статических коммутационных приложений.

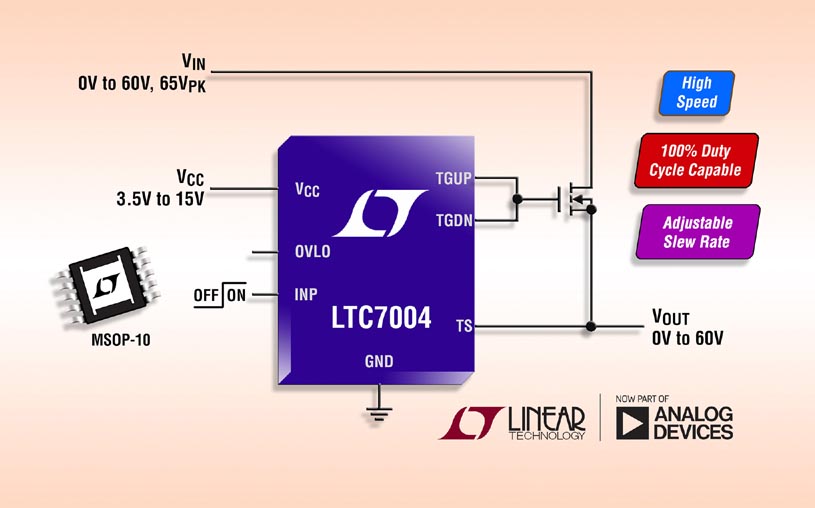

Analog Devices - LTC7004

Драйвер рассчитан на прием привязанных к земле низковольтных цифровых входных сигналов и быстрого управления N-канальным MOSFET верхнего плеча, напряжение на стоке которого может находиться в диапазоне от 0 В до 60 В (абсолютное максимальное значение 65 В). LTC7004 работает при напряжении питания от 3.5 В до 15 В и имеет регулируемый порог блокировки при падении этого напряжения ниже допустимого уровня. Малые времена нарастания и спада, составляющие 13 нс при работе на емкостную нагрузку 1000 пФ, минимизируют потери переключения. В микросхеме предусмотрена возможность регулировки скорости нарастания при включении и порога блокировки при повышенном входном напряжении.

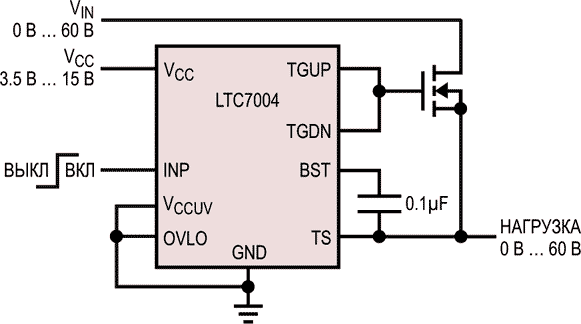

Высоковольтный ключ верхнего плеча с коэффициентом заполнения 100%
Высоковольтный ключ верхнего плеча с коэффициентом
заполнения 100%.

LTC7004 выпускается в корпусе MSOP-10 с расположением выводов, обеспечивающим повышенное напряжение изоляции. Доступны приборы для трех диапазонов рабочих температур перехода: для расширенного и промышленного диапазона от –40 °C до 125 °C, высокотемпературная автомобильная версия для диапазона от –40 °C до 150 °C и военная версия для температур от –55 °C до 150 °C. В партиях из 1000 штук цена одной микросхемы начинается от $2.05.

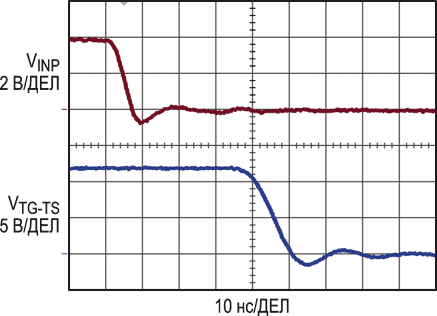

Драйвер LTC7004, управляющий емкостью нагрузки 1 нФ
Драйвер LTC7004, управляющий емкостью нагрузки 1 нФ.

Сводка основных характеристик LTC7004

  • Широкий диапазон входных напряжений: от 0 В до 60 В (абсолютный максимум – 65 В);
  • Внутренний зарядовый насос, обеспечивающий возможность работы с коэффициентом заполнения 100%;
  • Возможность подключения подтягивающих резисторов к шинам земли (1 Ом) и питания (2.2 Ом) для ускорения включения и выключения;
  • Малая задержка распространения: 35 нс;
  • Регулируемая скорость нарастания при включении;
  • Напряжение питания драйвера затвора от 3.5 В до 15 В;
  • Регулируемый порог блокировки при пониженном напряжении питания драйвера VCC;
  • Регулируемый порог блокировки при повышенном входном напряжении VIN;
  • Совместимые с КМОП входы.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Fast 60V High Side N-Channel MOSFET Driver Provides 100% Duty Cycle Capability
