05-10-2017

Analog Devices разработала 2.5-амперный микромодуль понижающего преобразователя в корпусе 6.25 мм x 6.25 мм

Analog Devices » LTM8065

Analog Devices, недавно завершившая сделку по приобретению компании Linear Technology, пополнила семейство силовых модулей μModule новым понижающим DC/DC преобразователем LTM8065. Устройство, рассчитанное на входное напряжение до 40 В (абсолютный максимум 42 В), может работать от нестабилизированных источников напряжения, меняющегося от 12 В до 36 В, в насыщенных шумами средах, в частности, в промышленных роботах, контрольно-измерительном оборудовании, медицинских приборах, средствах автоматизации производства и системах авионики. Патентованная архитектура Silent Switcher минимизирует уровень электромагнитных излучений, обеспечивая соответствие LTM8065 Классу B стандарта электромагнитной совместимости CISPR 22, позволяющего использовать устройство в чувствительных к шумам приложениях обработки сигналов, включая технические средства визуализации и радиочастотные системы. Небольшой корпус BGA размером 6.25 мм × 6.25 мм × 2.32 мм вместил в себя контроллер импульсного преобразователя, силовые ключи, дроссель и другие поддерживающие компоненты. Вместе с двумя конденсаторами типоразмера 0805 и двумя резисторами типоразмера 0603 LTM8065 образует законченный источник питания площадью около 100 мм2, что примерно вдвое меньше решений, основанных на силовых модулях эквивалентной мощности.

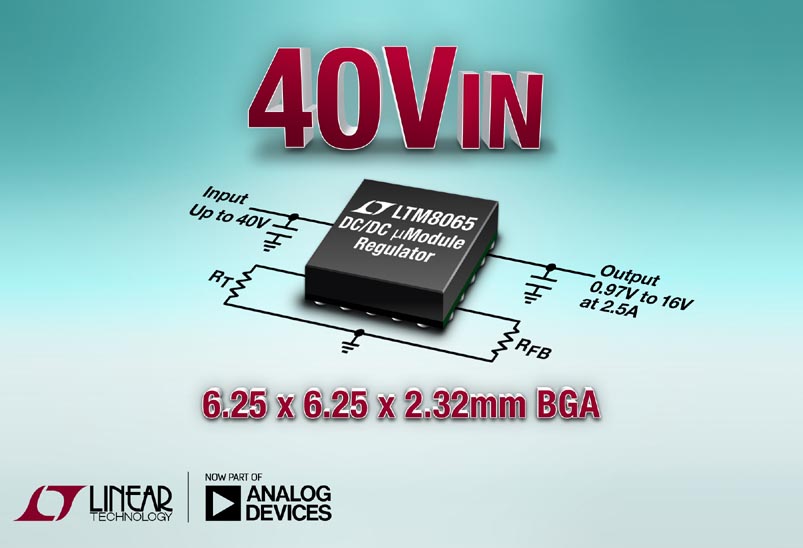

Analog Devices - LTM8065

При входном напряжении 12 В LTM8065 может отдавать в 5-вольтовую нагрузку непрерывный ток 2.5 А (3.5 А пиковый), не нуждаясь в теплоотводе или воздушном охлаждении до температур окружающей среды 85 °C. Выходное напряжение устанавливается одним резистором в диапазоне от 0.97 В до 18 В. Широкий диапазон выходных напряжений обеспечивает универсальность устройства, позволяя использовать один модуль для системных шин с напряжениями 3.3 В, 5 В, 12 В и 15 В. Частота переключения в диапазоне от 200 кГц до 3 МГц задается либо одним внешним резистором, либо внешним генератором. LTM8065 имеет четыре режима работы: пульсирующий (Burst Mode), пропуска импульсов, пропуска импульсов с модуляцией шумоподобным сигналом и режим внешней синхронизации. Собственный ток потребления модуля равен 8 мкА, делая его идеальным устройством для систем с батарейным питанием.

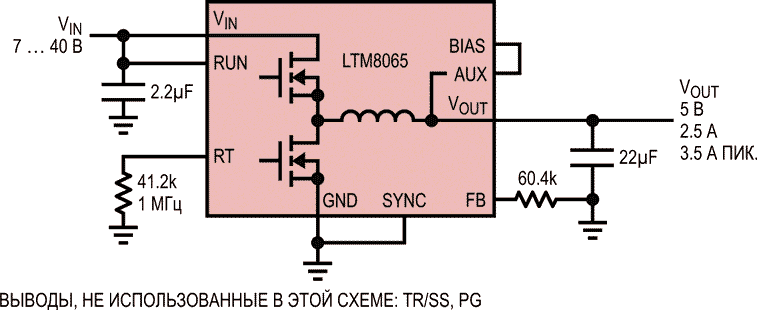

Понижающий преобразователь с диапазоном входных напряжений от 7 В до 40 В и выходным напряжением 5 В
Понижающий преобразователь с диапазоном входных напряжений от 7 В до 40 В
и выходным напряжением 5 В.

LTM8065 рассчитан на работу в диапазоне температур окружающей среды от –40 °C до 125 °C. В партиях из 1000 приборов цена одного модуля начинается от $7.75.

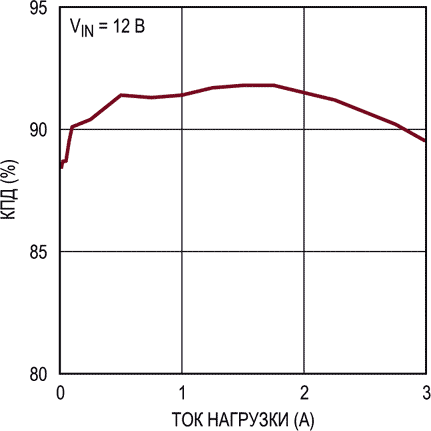

Зависимость КПД от тока нагрузки
Зависимость КПД от тока нагрузки.

Сводка основных характеристик LTM8065

  • Широкий диапазон входных напряжений: от 3.4 В до 40 В;
  • Широкий диапазон выходных напряжений: от 0.97 В до 18 В;
  • Непрерывный выходной ток 2.5 А, пиковый – 3.5 А;
  • Выбираемая частота переключения: от 200 кГц до 3 МГц;
  • Внешняя синхронизация;
  • Низкий собственный ток потребления: 8 мкА;
  • Миниатюрный низкопрофильный корпус BGA с размерами 6.25 мм × 6.25 мм × 2.32 мм, отвечающий требованиям директивы RoHS.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Silent Switcher, 42VIN, 2.5A μModule Regulator in 6.25mm x 6.25mm BGA Package

    LTM8065 на РадиоЛоцман.Цены — от 968 до 980 руб.
    IC UMODULE REG 40VIN 2.5A BUCK 3
    ПоставщикПроизводительНаименованиеЦена
    5 элементLinear TechnologyLTM8065EY#PBFот 968 руб.
    ЭлитанLinear TechnologyLTM8065IY#PBF980 руб.
    Подробнее об условиях поставки »
Для комментирования материалов с сайта и получения полного доступа к нашему форуму Вам необходимо зарегистрироваться.
Имя
Фрагменты обсуждения:Полный вариант обсуждения »
  • step-down- это понижающий
  • Спасибо, приносим извинения за ошибку
