National Semiconductor расширяет линейку своих аудио усилителей Boomer

National Semiconductor выпускает микросхемы для различной портативной техники, расширяя свое семейство аудио усилителей Boomer. Микросхема LM4935 является уникальной аудио системой с интегрированными аналоговыми и цифровыми возможностями в новом миниатюрном micro SMDxt корпусе (4 x 4 мм). Однокристальные микросхемы LM4962 и LM4953 являются следующим поколением звуковых усилителей для управления динамиками сотовых телефоном, карманных компьютеров (PDA), ноутбуков и другой портативной техники.

Блок-схема микросхемы LM4935

Микросхема LM4935 работает в диапазоне напряжений от 1.8 до 5.5 В и включает в свой состав 18-ти разрядное стерео ЦАП, 16-ти разрядное моно АЦП и 12-ти разрядное универсальное АЦП последовательного приближения для поддержания высокой точности ЦАП и осуществления мониторинга системы. Кроме этого микросхема содержит функциональные модули стерео и моно усилителей наушников, а так же усилитель динамика. Применение LM4935 понижает потребление энергии и экономит место на плате, что очень важно при разработке портативной техники.

Микросхема управления звуковыми динамиками LM4962 занимает на плате всего 5 мм², что позволяет создавать более миниатюрные устройства (продукты с аналогичными функциями могут иметь площадь до 25 мм²). Питание емкостной нагрузки обеспечивает интегрированный в микросхему повышающий конвертер. При необходимости стерео звучания существует схема включения микросхемы с внешним УЗЧ LM4951.

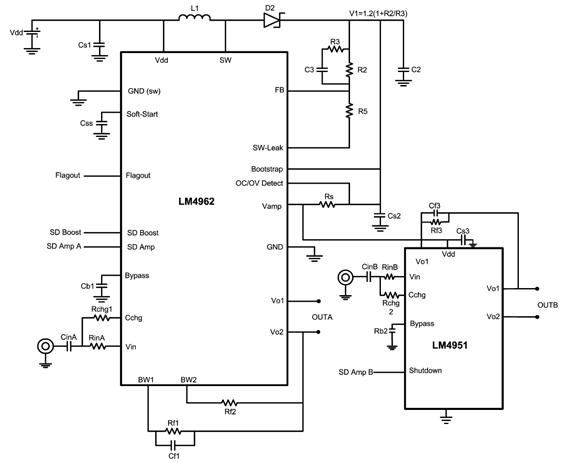

Схема включения LM4962 с LM4951

В отличие от LM4962 микросхема УЗЧ LM4953 включает в себя схему емкостного преобразователя напряжения (charge pump). За счет этого новшества отпадает необходимость в использовании регулятора напряжений и относительно большого индуктора. Микросхемы LM4953 и LM4962 имеют термозащиту и малопотребляющую схему выключения. Кроме этого, микросхемы не нуждаются в форсирующих конденсаторах или снабберных цепях.

Технические характеристики:

LM4935

• 18-ти разрядный стерео ЦАП
• 16-ти разрядный моно АЦП
• двунаправленный PCM/I2S совместимый интерфейс
• возможность поддержки внутренних и внешних микрофонов
• две конфигурации GPIO выводов
• MICROFIL корпус (4 x 4 мм)

LM4962

• ток в рабочей точке 9 мА (конвертор + усилитель)
• защита от повышенного значения напряжения и тока
• функция мягкого запуска
• функция переключателя диапазонов
• microSMD корпус (2 x 2.5 мм)

LM4953

• характеристики в рабочей точке 7 мА и 3 В
• charge pump схема
• термозащита
• LLP корпус

Применение

• сотовые телефоны
• портативные компьютеры (PDA)
• ноутбуки
• смартфоны
• цифровые камеры
• MP3 плееры
• гарнитуры
• портативные DVD плееры

ПЭК
