Analog Devices анонсировала малопотребляющий активный смеситель с полосой рабочих частот до 7 ГГц

Analog Devices LTC5562

Analog Devices анонсировала выпуск высокоэффективного малопотребляющего активного двойного балансного смесителя, 50-омное согласование портов которого поддерживается в исключительно широком диапазоне частот от 30 МГц до 7 ГГц. Универсальный смеситель LTC5562 предназначен как для повышающего, так и для понижающего преобразования частоты с исключительным для приборов такого класса усилением 2 дБ. Устройство работает от шины питания 3.3 В, потребляя номинальный ток 30 мА. Для портативных и переносных приложений, требующих пониженного расхода энергии, можно задать конфигурацию смесителя, в которой потребляемый ток уменьшится до 15 мА. Высокая линейность смесителя характеризуется точкой пересечения интермодуляции третьего порядка (OIP3), расположенной на уровне +20 дБм на частоте 3.6 ГГц.

Analog Devices - LTC5562

Сочетание низкой потребляемой мощности, широкой полосы рабочих частот и большого динамического диапазона идеально для множества мобильных приложений, таких как портативные измерительные приборы, аварийные радиостанции с батарейным питанием, военные ранцевые радиостанции, портативные модемы, широкополосные точки доступа и малые соты, радиоустройства нелицензируемых диапазонов, широковещательное радио, системы дистанционного контроля и средства управления беспилотными летательными аппаратами.

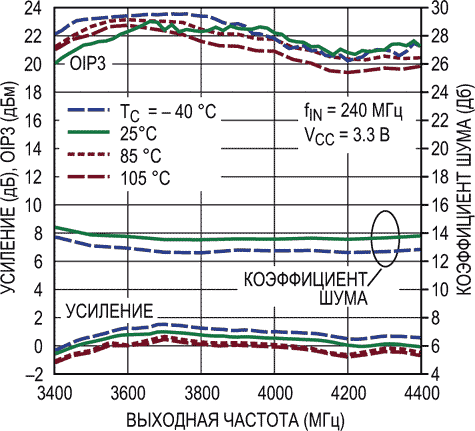

Зависимость усиления, OIP3 и коэффициента шума от выходной частоты
Зависимость усиления, OIP3 и коэффициента шума
от выходной частоты. (Мощность сигнала
гетеродина –2 дБм, общий ток потребления 35 мА).

LTC5562 выпускается в крошечном 10-выводном корпусе QFN с размерами 2 мм × 2 мм. Характеристики устройства гарантируются в диапазоне температур корпуса от –40 °C до 105 °C. Для дополнительной экономии энергии предусмотрен вход разрешения, с помощью которого внешний контроллер может перевести смеситель в режим останова с типовым током потребления всего 10 мкА.

Сводка основных характеристик LTC5562

  • Вход, согласованный в диапазоне частот от 30 МГц до 7 ГГц;
  • Вход гетеродина, согласованный от низких частот до 9 ГГц;
  • Дифференциальный вход промежуточной частоты от 0 до 7 ГГц;
  • Повышающее или понижающее преобразование частоты;
  • Высокая линейность: выходная точка пересечения третьего порядка находится на уровне
    • 20 дБм на частоте 3.6 ГГц,
    • 17 дБм на частоте 5.8 ГГц;
  • Высокая чувствительность входа гетеродина: минимальный уровень входного сигнала -1 дБм;
  • Низкий уровень взаимопроникновения каналов гетеродина и ВЧ: –30 дБм на частоте 5.8 ГГц;
  • Усиление преобразования 2 дБ на частоте 5.8 ГГц.

Цена и доступность

В настоящее время потребителям доступны как инженерные образцы, так и промышленные партии новых смесителей. В партиях из 1000 приборов цена одной микросхемы начинается от $4.75.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Low Power Active Mixer Delivers 7GHz Bandwidth & 20dBm OIP3
