Analog Devices выпустила токовый ЦАП, предназначенный для регулировки выходного напряжения любых DC/DC преобразователей

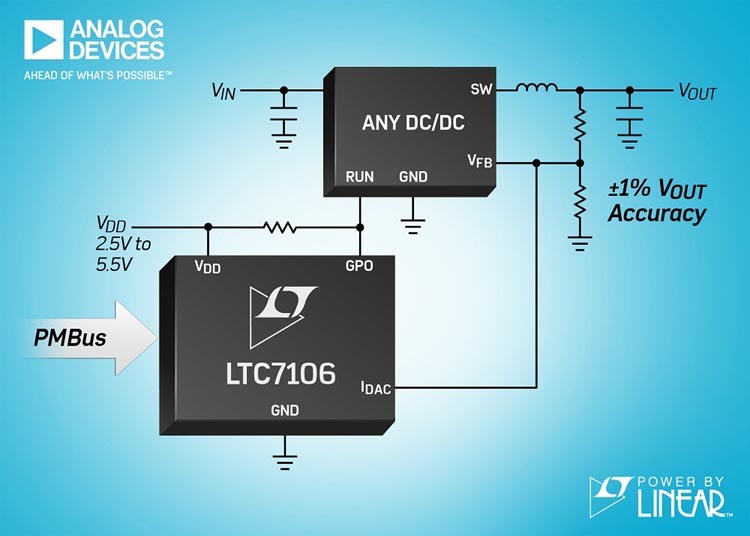

Analog Devices LTC7106

Analog Devices анонсировала выпуск микросхемы Power by Linear LTC7106 – высокоточного двунаправленного ЦАП с токовым выходом, предназначенного для регулировки выходного напряжения практически любых DC/DC преобразователей. Через совместимый с PMBus/I2C интерфейс LTC7106 принимает 7-битные коды и преобразует их в двунаправленный (втекающий или вытекающий) выходной ток. Когда ток подается в цепь обратной связи преобразователя, его выходное напряжение, в соответствии с получаемыми командами VID (VID – Voltage ID – числовой идентификатор напряжения), может динамически программироваться для оптимизации характеристик и потребляемой мощности. Микросхема LTC7106, выпускаемая в корпусе DFN-10 размером 2 мм × 3 мм, позволяет создавать компактные и простые решения для широкого спектра дискретных и модульных DC/DC стабилизаторов напряжения.

Analog Devices - LTC7106

Внутренняя схема сброса по включению питания удерживает выходной ток в нуле до тех пор, пока в ЦАП не будет записан правильный управляющий код. Кроме того, биты выбора диапазона токов обеспечивают простое подключение к делителям выходного напряжения почти с любыми сопротивлениями. Для управления выводами включения или разрешения преобразователя предусмотрены выходы с открытыми стоками. Для предотвращения резких изменений выходного тока ЦАП и последующих скачков выходного напряжения преобразователя в прибор интегрирована цифровая схема, позволяющая программировать скорость изменения тока от 500 нс/шаг до 3.5 мс/шаг.

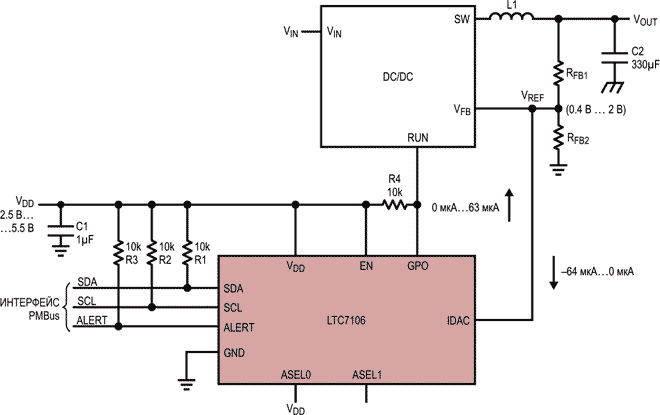

Типовая схема включения LTC7106
Типовая схема включения LTC7106.

LTC7106 работает при напряжении питания от 2.5 В до 5.5 В и поддерживается простым в использовании инструментальным средством разработки LTpowerPlay с графическим интерфейсом пользователя. Выходной ток микросхемы программируется в широком диапазоне от ±16 мкА ±256 мкА и поддерживается с точностью ±1% во всем интервале рабочих температур. Диапазон выходных напряжений ЦАП составляет от 0.4 В до 2 В. Внешняя блокировка при пониженном напряжении поддерживается точным уровнем порога входа разрешения. Доступны версии для расширенного и промышленного диапазонов температур от –40 до 125 °C.

Analog Devices - LTC7106

Сводка основных характеристик LTC7106

  • Управление выходным напряжением практически любого DC/DC преобразователя;
  • Точность установки выходного тока ±1% (в диапазоне температур –40 °C … 125 °C);
  • Последовательный интерфейс, совместимый с PMBus/I2C;
  • Диапазон входных напряжений от 2.5 В до 5.5 В;
  • 7-битный токовый ЦАП для управления выходным напряжением DC/DC преобразователя;
  • Широкий диапазон выходных токов: от ±16 мкА до ±256 мкА;
  • Программируемая скорость изменения выходного тока: 500 нс … 3.5 мс на бит;
  • Высокий импеданс выхода при запрете или при нулевом коде ЦАП;
  • Широкий диапазон выходных рабочих напряжений ЦАП: от 0.4 В до 2.0 В;
  • Точный пороговый уровень входа разрешения, поддерживающий внешнюю блокировку при пониженном напряжении;

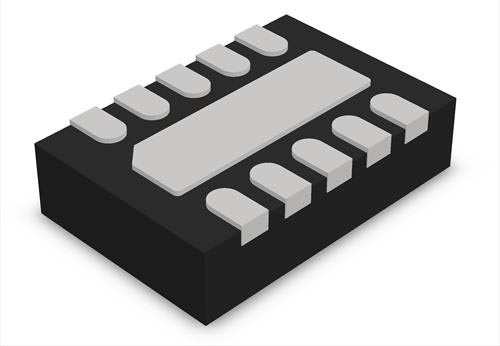

  • 10-выводной корпус DFN с размерами 3 мм × 2 мм.

Цена и доступность

Микросхемы LTC7106 выпускаются серийно и в партиях из 1000 приборов продаются по ценам, начинающимся от $1.25 за штуку.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Control VOUT of Any DC/DC Regulator with a Serial PMBus Interface
