Texas Instruments представляет самые миниатюрные в отрасли модули DC/DC преобразователей с выходными токами 1 А

Texas Instruments » LMZM23600, LMZM23601

КПД разработанных компанией TI новых модулей питания в крошечных корпусах MicroSiP достигает 92%

Texas Instruments (TI) представила два новых модуля питания с диапазонами входных напряжений от 4 В до 36 В, имеющих размеры всего 3.0 мм × 3.8 мм и требующих для работы лишь двух внешних компонентов. КПД полуамперного понижающего DC/DC преобразователя LMZM23600 и одноамперного LMZM23601 достигает 92%, минимизируя потери энергии в системе, а крошечные корпуса MicroSiP позволяют сэкономить до 58% площади печатной платы. Преобразователи дополняют портфель модулей питания TI, предназначенных для ограниченных в объеме коммуникационных и промышленных устройств, включая эксплуатационные передатчики, ультразвуковые сканеры и сетевые камеры видеонаблюдения.

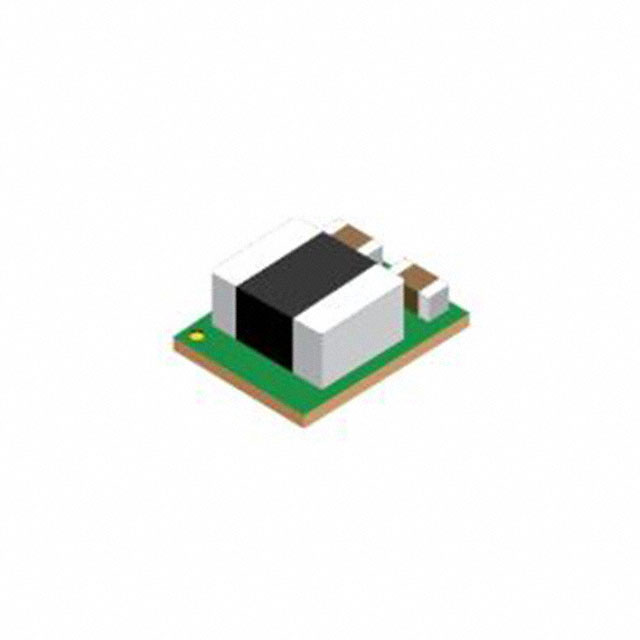

Texas Instruments - LMZM23600, LMZM23601

Модули LMZM23600 и LMZM23601 выпускаются либо с фиксированными выходными напряжениями 5 В или 3.3 В, либо с напряжениями, регулируемыми от 2.5 В до 15 В, и внешней синхронизацией. LMZM23601 имеет вывод выбора режима, позволяющий работать либо на фиксированной частоте преобразования с низким уровнем излучаемых помех, либо в режиме автоматической частотно-импульсной модуляции, обеспечивающем высокий КПД при легких нагрузках.

Пример конструкции DC/DC преобразователя 24 В/5 В с выходным током 0.5 А на односторонней печатной плате
Пример конструкции DC/DC преобразователя 24 В/5 В с
выходным током 0.5 А на односторонней печатной плате.

Ключевые особенности и преимущества модулей LMZM23600 и LMZM23601

  • При входном напряжении 24 В и выходном напряжении 5 В обеспечивают пиковый КПД 92% и 85% при полной нагрузке.

  • Рабочий ток 30 мкА повышает КПД при легкой нагрузке, увеличивая время автономной работы приложений с батарейным питанием

  • Миниатюрный корпус MicroSiP размером 3.0 мм × 3.8 × 1.6 мм с интегрированным дросселем позволяет разместить законченное устройство с фиксированным выходным напряжением 3.3 В или 5 В на плате площадью всего 27 мм2. Модуль, для работы которого требуются лишь два внешних компонента, экономит до 58% площади печатной платы по сравнению с дискретными решениями при таких же значениях входных и выходных напряжений, выходного тока и частоты переключения.

Поддержка и инструменты ускорения разработки

  • Ускорить процесс разработки поможет онлайн инструментарий WEBENCH.
  • Доступен для заказа оценочный модуль LMZM23601evm.
  • На сайте TI можно посмотреть видео «Быстрое конфигурирование модуля питания LMZM23601».
Оценочный модуль LMZM23601evm
Оценочный модуль LMZM23601evm.

Доступность и цены

Предсерийные образцы 1-амперных модулей LMZM23601 с регулируемым выходным напряжением имеются на складе TI. Серийное производство 0.5-амперных LMZM23600 с фиксированными выходными напряжениями, а также модулей LMZM23601 с регулируемыми и фиксированными выходными напряжениями начнется в мае 2018 года. В партиях из 1000 устройств модули LMZM23600 будут продаваться по цене $1.95 за штуку, а LMZM23601 – $2.40 за штуку.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Industry's smallest 36-V, 1-A DC/DC step-down power module shrinks board space by up to 58 percent
