Снижение потребляемого тока – первостепенная задача, стоящая перед разработчиками систем управления устройствами, извлекающими слабую энергию из окружающей среды и преобразующими ее в энергию электричества. Точно также, это крайне важно в схемах контроля батарей и других накопителей электрической энергии, таких, как небольшие литий-ионные аккумуляторы, литий-ионные конденсаторы или ионисторы, используемых в носимых устройствах и требующих максимально возможного времени автономной работы.
С учетом этих требований компания Asahi Kasei Microdevices (AKM) разработала КМОП микросхему высокоточного двухканального детектора напряжения AP4410BEC. В каждом канале устройства, потребляющего рекордно низкий для своего класса приборов ток 26 нА (типовое значение), интегрированы схема детектора напряжения, P-канальный МОП-транзистор и два соединенных параллельно N-канальных МОП-транзистора. В настоящее время потребителям доступны предсерийные образцы микросхем AP4410BECSJ и AP4410BECJT.
 |

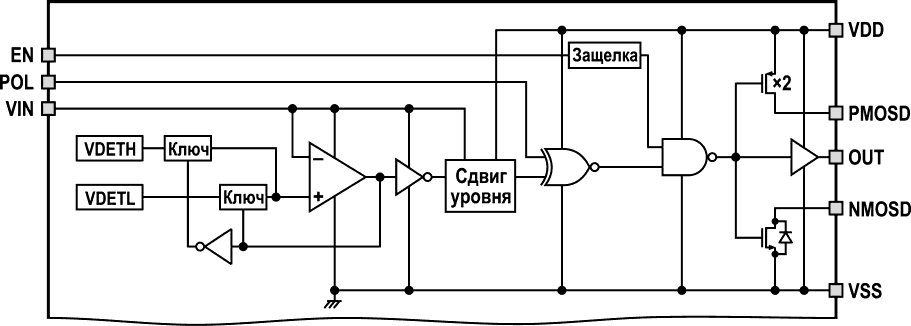

| Блок-схема одного канала AP4410BEC. |
Особенности
- Сверхнизкое потребление мощности:
Типовое значение тока, потребляемого микросхемой AP4410BEC, равно 26 нА. Это позволяет создавать исключительно экономичные схемы детекторов напряжения.
- Широкое окно гистерезиса:
Широкий диапазон напряжений верхнего и нижнего порогов дает возможность реализовать на одной микросхеме AP4410BEC схемы защиты как от глубокого разряда, так и от перезаряда аккумулятора.
- Сверхминиатюрный корпус:
AP4410BEC выпускается в 20-контактном корпусе WLCSP с размерами 1.955 мм × 1.555 мм, идеальном для устройств с жесткими ограничениями по площади печатной платы.
Основные технические характеристики
- Широкий выбор пороговых напряжений (опции микросхемы):
- Верхний порог детектора напряжения (VDETH) 1.8 В … 4.4 В,
- Нижний порог детектора напряжения (VDETL) 1.7 … 4.3 В;
- Ультранизкое потребление тока: 26 нА на канал (типовое значение);
- Точность детектора: ±35 мВ;
- Напряжение питания: от 1.2 В до 5.5 В;
- Время отклика: не более 500 мкс;
- Диапазон рабочих температур: от –40 °C до 85 °C;
- Корпус: 20-контактный WLCSP (1.955 мм × 1.555 мм, шаг контактов 0.4 мм).
Области применения
- Управление питанием в устройствах сбора энергии.
- Управление зарядом литий-ионных конденсаторов и ионисторов.
- Защита литий-ионных аккумуляторов в носимых устройствах.
