Новый чипсет Texas Instruments удвоит скорость зарядки аккумуляторов

Texas Instruments bq25910 UCC24612 UCC28056 UCC28780

Texas Instruments представила несколько новых микросхем управления питанием, с помощью которых разработчики смогут повысить КПД и уменьшить размеры источников питания и зарядных устройств для индивидуальной электроники и портативного промышленного оборудования.

Texas Instruments - bq25910, UCC24612, UCC28056, UCC28780

Новый комплект, работающий на частотах до 1 МГц, состоит из контроллера обратноходового преобразователя с активным ограничением UCC28780 и контроллера синхронного выпрямителя UCC24612, которые позволят вдвое сократить размеры AC/DC адаптеров зарядных устройств USB PD. Для устройств c аккумуляторным питанием, требующих максимального КПД при минимальных размерах решения, предлагается 6-амперный трехуровневый понижающий контроллер заряда батарей bq25910, который даст возможность до 60% сократить площадь зарядного устройства на печатных платах смартфонов, планшетов и электронных кассовых терминалов.

Чипсет обратноходового преобразователя с активным ограничением отвечает современным стандартам эффективности

В контроллере UCC28780, предназначенном для работы как с нитрид-галлиевыми, так и с кремниевыми полевыми транзисторами, реализован ряд усовершенствованных и адаптивных функций, позволяющих создавать обратноходовые преобразователи с активным ограничением, соответствующие современным стандартам эффективности. При совместном использовании UCC28780 и UCC24612 несколько режимов работы, автоматически переключающихся в зависимости от условий на входе и выходе, гарантируют высокий КПД, сохраняющийся как при полных, так и при легких нагрузках.

  • Удвоенная плотность мощности:
    Набор микросхем, работающий на частотах до 1 МГц, позволит вдвое уменьшить размеры устройства и увеличить плотность мощности по сравнению с существующими на сегодняшний день решениями.

  • Высокий КПД:
    Несколько режимов управления обеспечивают при полной нагрузке КПД до 95% и мощность, потребляемую в режиме ожидания, менее 40 мВт, что превосходит требования Уровня 2 стандарта энергоэффективности CoC и Уровня VI стандарта Министерства энергетики США (DoE). Чтобы устройства мощностью свыше 75 Вт соответствовали обязательным нормам Международной электротехнической комиссии (IEC)-61000-3-2 в части уровня гармоник переменного тока, разработчики могут дополнить чипсет новым 6-выводным корректором коэффициента мощности UCC28056 с низким потреблением в режиме ожидания, оптимизированным для легких нагрузок.

  • Простота конструирования:
    Используя такие возможности, как адаптивное управление переключением при переходе через ноль, инженеры смогут легко создавать свои системы, комбинируя настройки внешними резисторами с автоподстройкой контроллера.

Трехуровневый понижающий контроллер заряда с более высоким КПД

Контроллер bq25910, поддерживающий инновационную трехуровневую технологию преобразования энергии, при значительно меньшем выделении тепла заряжает аккумуляторы до 50% быстрее, чем контроллеры с традиционной архитектурой.

bq25910

  • Малые размеры решения:

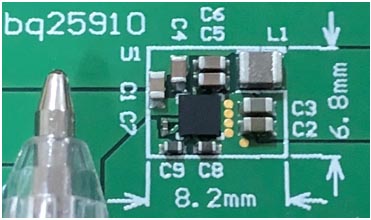

    Благодаря интегрированным MOSFET и отсутствию потерь в цепи измерения тока, разработчики устройств на bq25910 приобретают возможность уменьшить площадь печатной платы и получить дополнительный выигрыш в размерах, используя малогабаритные дроссели с индуктивностью 0.33 мкГн.

  • Быстрая зарядка:
    bq25910, обеспечивая при зарядке аккумулятора КПД до 95%, позволяет менее чем за 30 минут зарядить батарею стандартного смартфона от нуля до 70%.

  • Гибкость разработки системы:
    Дифференциальный метод измерения напряжения батареи исключает влияние паразитных сопротивлений проводников печатной платы, улучшая точность контроля напряжения даже тогда, когда аккумулятор находится вдали от зарядного устройства.

Доступность, корпуса и цены

Все новые устройства вместе с оценочными платами уже доступны для приобретения. Типы корпусов и стоимость каждого прибора приведены в таблице.

  UCC28780 UCC24612 UCC28056 bq25910
Цена в партии из 1000 приборов $0.60 $0.40 $0.37 $2.10
Корпус SOIC, QFN SOT-23 SOT-23 WCSP
Оценочный модуль UCC28780EVM-002 UCC24612-1EVM UCC28056EVM-296 bq25910EVM-854

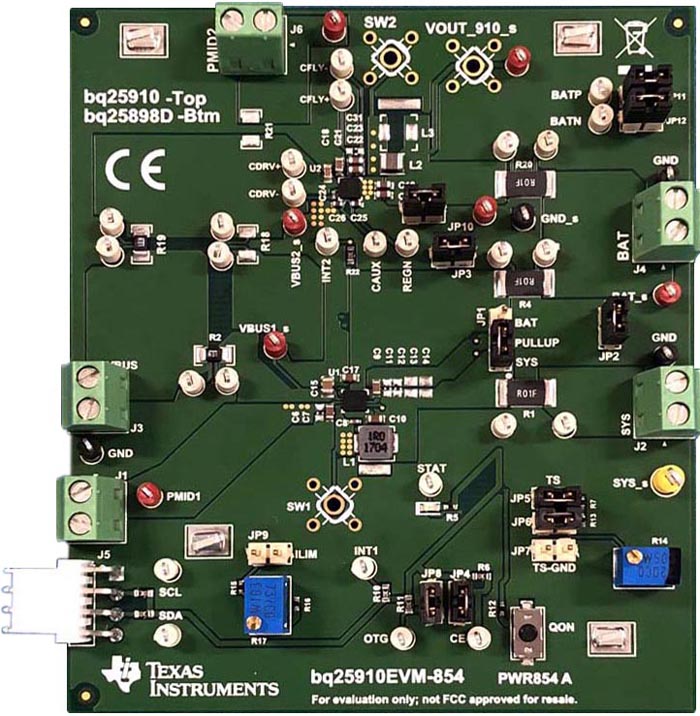

Оценочный модуль зарядного устройства BQ25910EVM-854 на микросхеме bq25910
Оценочный модуль зарядного устройства
BQ25910EVM-854 на микросхеме bq25910.

Перевод: ShuRusu по заказу РадиоЛоцман

На английском языке: New 1-MHz active clamp flyback chipset and industry-first 6-A three-level buck battery charger from TI cut power supply size and charge time in half
