Tektronix ставит рекорд: 20 ГГц в режиме реального времени!

Tektronix DPO/DSA72004 DPO/DSA71604 DPO/DSA71254

Компания Tektronix объявила о выпуске новых моделей высокопроизводительных цифровых запоминающих осциллографов и анализаторов цифровых последовательностей с полосой пропускания до 20 ГГц. Новые модели расширяют серию высокопроизводительных цифровых запоминающих осциллографов с цифровым люминофором и анализаторов цифровых последовательностей DPO/DSA 70000.

Hongfa разработала новое силовое реле HF36F-G для умного дома

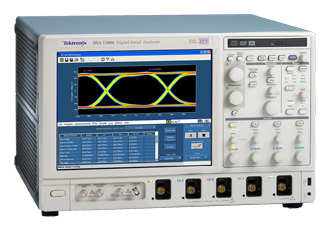

Tektronix DPO/DSA72004, DPO/DSA71604, DPO/DSA71254

Теперь в серию DPO/DSA70000 входят три новые четырехканальные модели с полосами пропускания 20 ГГц (DPO/DSA72004), 16 ГГц (DPO/DSA71604) и 12,5 ГГц (DPO/DSA71254).

Частота дискретизации в режиме реального времени у этих приборов составляет 50 Гвыборок/с при работе одновременно со всеми четырьмя каналами, при этом эквивалентная частота дискретизации может достигать 10 триллионов (1·1013!) выборок/с. Модели DPO/DSA72004 обеспечивают скорость нарастания 17 пс и уровень шума джиттера менее 400 фс среднеквадратичного значения.

В стандартной комплектации объем памяти в новых моделях осциллографов серии DPO70000 составляет 10 Мбайт/канал с возможностью ее расширения до 100 Мбайт/канал, а в анализаторах серии DSA70000 - 20 Мбайт/канал с возможностью расширения до 200 Мбайт/канал. Скорость захвата осциллограмм в DPO/DSA70000 составляет более 300 000 осциллограмм в секунду при одновременном использовании всех четырех каналов.

Новые приборы незаменимы для разработчиков современных устройств последовательной передачи данных, включая интерфейсы стандарта PCI-Express 2, SATA 3, FB-DIMM II, HDMI 1.3 и Ethernet со скоростью передачи 10 Гбит/с. С их помощью заказчики могут разрабатывать системы многоканальной высокоскоростной последовательной передачи данных и процессорные шины. Осциллограф DSA72004 с частотным диапазоном 20 ГГц позволяет выполнять измерения 3-й гармоники при скоростях передачи данных до 12 Гбит/с и 5-й гармоники при скоростях до 8 Гбит/с. Такие характеристики вполне достаточны для измерений сигнала с высокой достоверностью и для определения соответствия стандарту наиболее быстродействующих внутрисистемных последовательных шин.

Приборы серии DSA70000 включают передовые инструментальные средства для испытаний на соответствие стандартам последовательных шин, анализа джиттера и временных характеристик, которые обеспечивают патентованную программную технологию восстановления тактового сигнала, программное обеспечение для испытаний на соответствие с использованием глазковых диаграмм (RT-Eye® Serial Compliance) и программное обеспечение анализа (Analysis Software). Приборы обеспечивают всю совокупность установленных стандартами параметрических измерений, включая измерение полного джиттера на уровне коэффициентов битовых ошибок (BER) 10-12. При этом используются патентованные, принятые в отрасли методики. Для проведения экспертизы в проблемной области значений можно добавить опции, которые обеспечивают испытания по принципу «годен/не годен» с использованием заданной маски сигнала и испытания на допустимые отклонения в соответствии с принятыми в отрасли решениями по оценке совместимости аппаратуры различных изготовителей и решениями специализированных рабочих групп.

Осциллографы DPO/DSA70000 оснащены большим цветным жидкокристаллическим экраном размером XGA с диагональю 12,1 дюйма (30,73 см) и разрешением 1024 х 768 точек.
