Цифровые контроллеры DC/DC преобразователей Renesas упростят разработку источников питания

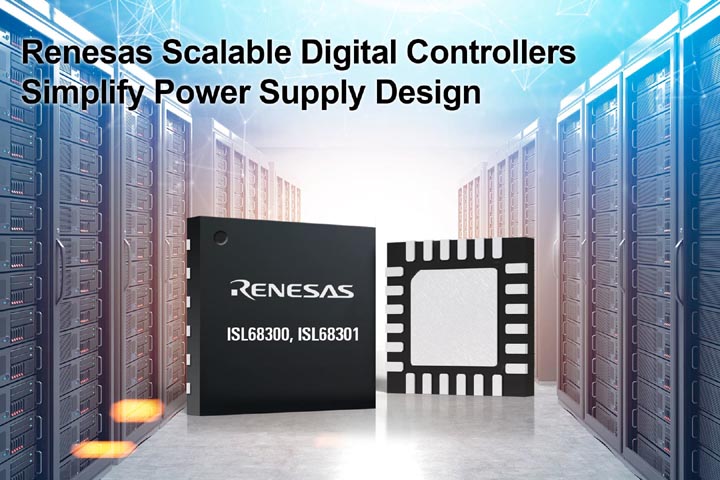

Renesas ISL68300 ISL68301

Контроллеры ISL68300 и ISL68301 с богатыми функциональными возможностями обеспечивают ПЛИС, цифровые процессоры, специализированные микросхемы и сетевые процессоры током до 240 А

Renesas Electronics анонсировала выпуск двух новых полностью цифровых контроллеров одноканальных DC/DC преобразователей, совместимых с PMBus, предназначенных для питания ПЛИС, цифровых процессоров, специализированных микросхем и сетевых процессоров в точке подключения нагрузки и организации системных шин общего назначения. ISL68300 с интегрированными драйверами MOSFET и ISL68301 с выходом ШИМ упрощают разработку источников питания для центров обработки данных, оборудования проводной и беспроводной связи и средств промышленной автоматизации. Для создания законченных регуляторов напряжения непосредственно к выводам ISL68300 нужно подключить внешние MOSFET, в то время как ISL68301 необходимо дополнить интеллектуальными силовыми каскадами или каскадами DrMOS, также выпускаемыми Renesas.

Вебинар «Особенности применения литиевых батареек Fanso (EVE) в популярных решениях» (30.11.2021)

Renesas - ISL68300, ISL68301

Цифровые контроллеры ISL68300 и ISL68301 поддерживают высокоскоростную шину распределения токов, позволяющую параллельно объединять до восьми контроллеров с различными фазами тактовой синхронизации и суммарным током более 240 А. В обоих контроллерах реализована запатентованная Renesas технология модуляции ChargeMode, реагирующая на переходные процессы в нагрузке в течение одно цикла синхронизации и обеспечивающая устойчивость контура регулирования без внешних элементов коррекции. Эта архитектура модуляции значительно снижает требования к выходному конденсатору и минимизируют провалы и выбросы выходного напряжения.

Инженеры, работающие с ISL68300 и ISL68301, могут воспользоваться графическим интерфейсом пользователя PowerNavigator, который упростит им настройку, управление последовательностью, конфигурирование и контроль, включающий все параметры устройства и данные телеметрии. Полное конструирование схемы можно завершить за несколько минут, а графический интерфейс и шина PMBus позволят легко управлять всем устройством и изменять его функции без пайки компонентов или доработки схемы.

Основные особенности цифровых контроллеров ISL68300 и ISL68301

  • Возможность параллельной работы до восьми контроллеров на один выход;
  • Диапазон выходных напряжений: от 0.45 В до 5.5 В;
  • Диапазон входных напряжений: от 4.75 В до 16 В или от 4.5 В до 5.5 В;
  • Точность стабилизации выходного напряжения 0.5% во всех диапазонах изменения входных напряжений, токов нагрузки и температур;
  • Частота переключения: от 200 кГц до 1.0 МГц;
  • Собственная однопроводная последовательная шина Digital-DC (DDC) для управления последовательностью включения источников и передачи информации об ошибках другим цифровым силовым микросхемам Renesas;
  • Поцикловое ограничение пикового тока дросселя;
  • Конфигурируемые цепи защиты от повышенного и пониженного входного и выходного напряжения, а также от перегрева;
  • Энергонезависимая память для хранения рабочих параметров и телеметрической информации.

В типичном источнике питания системы на ПЛИС контроллеры ISL68300 и ISL68301 обеспечат выходные токи от 10 А до 40 А и более для питания вспомогательных шин, памяти DDR и системных устройств. Для питания ядер рекомендуется использовать цифровые многофазные контроллеры Renesas в комплекте с интеллектуальными силовыми каскадами, два выхода которых способны отдавать в нагрузку токи от 15 А до 70 А.

Цены и доступность

ISL68300 с интегрированными драйверами, оптимизированный для работы с дискретными MOSFET, выпускается серийно в 24-выводном корпусе QFN размером 4 мм × 4 мм и в партиях из 1000 приборов продается по цене 2.60 за штуку. За $125 можно приобрести оценочные платы однофазного или двухфазного преобразователей на основе ISL68300.

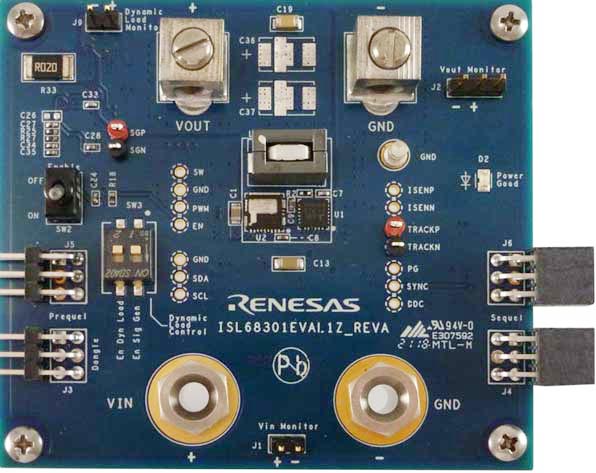

Оценочная плата ISL68301EVAL1Z
Оценочная плата ISL68301EVAL1Z.

ISL68301 с выходом ШИМ для управления интеллектуальными силовыми каскадами ISL99227B или DrMOS выпускается в таком же корпусе и продается по цене $2.26 за штуку. Оценочные платы для ISL68301 стоят $125 за одну штуку.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Renesas Electronics Simplifies Power Supply Design with Scalable Digital Controllers for Cloud Computing, Communications, and Industrial Applications
