19-09-2018

КПД контроллера двунаправленного повышающе-понижающего преобразователя достигает 98%

Analog Devices » LT8708

Analog Devices сообщила о выпуске двунаправленного понижающе-повышающего импульсного регулятора Power by Linear LT8708/-1, имеющего КПД до 98% и способного работать между двумя аккумуляторными батареями с одинаковыми напряжениями, благодаря чему он идеально подходит для резервирования питания беспилотных автомобилей. LT8708/-1 преобразует входное напряжение, которое может быть выше, ниже или равно выходному напряжению, что позволяет использовать ее при любых сочетаниях двух разных батарей 12 В, 24 В или 48 В, обычно применяемых в электрических и гибридных транспортных средствах. Регулятор включается между двумя батареями, защищая систему от отключения при отказе одной из батарей. LT8708/-1 может также использоваться в системах с двумя аккумуляторными батареями 48 В/12 В и 48 В/24 В.

Analog Devices - LT8708

LT8708/-1 работает с единственным дросселем при входных напряжениях в диапазоне 2.8 В … 80 В, стабилизируя выходное напряжение от 1.3 В до 80 В и отдавая в нагрузку до нескольких киловатт мощности, в зависимости от выбора внешних компонентов и числа фаз. Это упрощает двунаправленное преобразование энергии в системах резервирования, основанных на аккумуляторах или ионисторах, которые требуют стабилизации входных и выходных напряжений и/или входных и выходных токов как в прямом, так и в обратном направлении. Шесть независимых форм стабилизации позволяют использовать устройство во множестве приложений.

Для увеличения выходной мощности и числа фаз LT8708-1 включается параллельно с микросхемой LT8708. При этом LT8708-1 всегда является подчиненным устройством по отношению к ведущему LT8708 и способно отдавать в нагрузку такую же мощность, как и LT8708. Фаза синхронизации LT8708-1 может быть сдвинута относительно LT8708. К одному ведущему можно подключить одно или несколько подчиненных устройств, чтобы пропорционально увеличить мощность и ток системы.

Еще одно приложение микросхемы может иметь конфигурацию, где входное напряжение питает нагрузку, и то же входное напряжение используется для питания схемы LT8708/-1, которая заряжает аккумулятор или блок ионисторов. Благодаря двунаправленности LT8708, при исчезновении входного напряжения питание нагрузки без перебоя переключается на батарею или ионисторы.

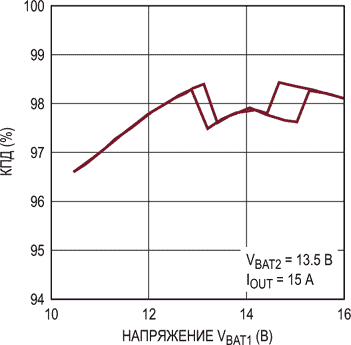

Зависимость КПД от входного напряжения VBAT1
Зависимость КПД от входного напряжения VBAT1.

Прямой и обратный токи могут контролироваться и ограничиваться с входной и выходной стороны преобразователя. Все четыре порога ограничения токов (прямой входной, прямой выходной, обратный входной, обратный выходной) можно независимо установить четырьмя резисторами. В сочетании с выводом DIR (направление) это позволяет сконфигурировать микросхему для передачи энергии с входа на выход или с выхода на вход, что очень удобно для автомобильных, солнечных и телекоммуникационных приложений, а также для систем с батарейным питанием.

LT8708 выпускается в корпусе QFN-40 с размерами 5 мм × 8 мм. Предлагаются версии для работы в расширенном и промышленном диапазонах температур от –40 °C до 125 °C, а также высокотемпературная версия для температур от –40 °C до 150 °C.

Сводка основных характеристик LT8708/-1

  • Работает с двумя батареями, имеющими одинаковые или различные напряжения;
  • Синхронное выпрямление: КПД до 98%;
  • В многофазном режиме отдаваемая в нагрузку мощность достигает нескольких киловатт;
  • При единственном дросселе входное напряжение может быть выше, ниже или равно входному;
  • Шесть независимых форм стабилизации:
    • Входной ток (прямой и обратный);
    • Выходной ток (прямой и обратный);
    • Входное и выходное напряжение;
  • Поддержка режима прерывистой проводимости при прямом и обратном преобразовании;
  • Поддерживает управление по выводу MODE & DIR (режим и направление) во время переключения;
  • Диапазон входных напряжений от 2.8 В (требуется EXTVCC > 6.4 В) до 80 В;
  • Диапазон выходных напряжений от 1.3 В до 80 В;
  • 40-контактный корпус QFN размером 5 мм × 8 мм с увеличенными промежутками между высоковольтными выводами.

Цена и доступность

Микросхемы LT8708/-1 выпускаются серийно и в париях из 1000 приборов продаются по цене $6.60 за штуку.
