AKM выпускает сверхточный широкодиапазонный датчик тока на основе трансформатора без сердечника

AKM CZ-3700 CZ-3701 CZ-3702 CZ-3703 CZ-3704 CZ-3705 CZ-3706

Компания Asahi Kasei Microdevices (AKM) разработала серию датчиков тока на основе трансформаторов без сердечников, соответствующих требованиям международного стандарта безопасности промышленного оборудования UL61800-5-1, у которых пути утечки по корпусу и между выводами превышают 8 мм. Благодаря широкому диапазону измеряемых токов от ±5.3 А до ±180 пик-пик и 60 А с.к.з., линейка приборов CZ-370x может использоваться во множестве приложений, включая двигатели переменного тока и инверторы общего назначения.

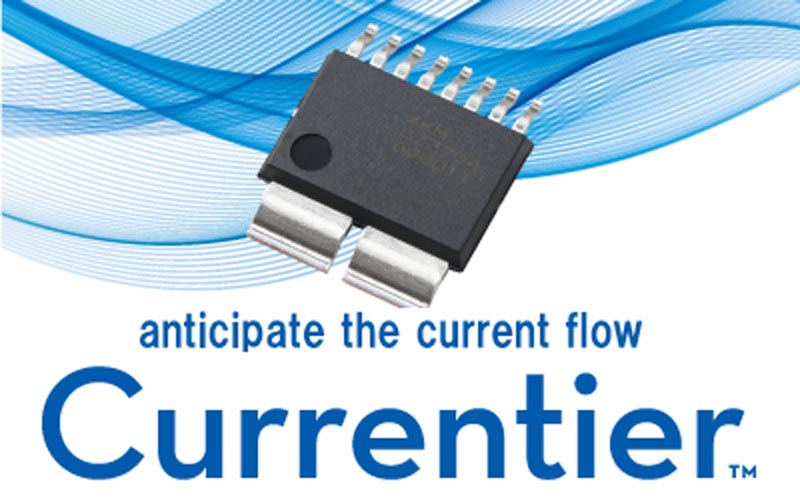

AKM - CZ-370x

Основные характеристики

  • Пути утечки по корпусу и между выводами более 8 мм:
    За счет разработанного AKM оригинального корпуса, удалось получить длины путей утечки, как по корпусу, так и по выводам, превышающие 8 мм. Этим обеспечивается поддержка рабочих напряжений до 600 В с.к.з., что упрощает конструкцию изоляции.

  • Измерение токов от ±5 А до ±180 А пик-пик и 60 А с.к.з. с низким тепловыделением:
    Благодаря специальной конструкции корпуса приборов серии CZ-370x, сопротивление первичного проводника было снижено до 0.27 мОм. В результате тепловыделение от проходящего тока намного снизилось по сравнению шунтовыми резисторами и аналогичными продуктами других компаний, что позволило измерять непрерывные токи до 60 А с.к.з. Кроме того, удалось существенно расширить диапазон измерений от ±5.3 А пик-пик (CZ-3700) до ±180 А пик-пик (CZ-3706). Это дает возможность использовать единую конструкцию системных плат, легко перенося ее на различные устройства.

  • Сверхвысокая точность:
  • Типовая погрешность измерений приборов серии CZ-370x составляет 0.5% от полной шкалы. Кроме того, прибор содержит встроенную функцию ослабления магнитного поля рассеяния, являющегося проблемой для обычных бесконтактных датчиков тока, благодаря которой повышается эффективность системы и точность регулирования в широком диапазоне приложений.

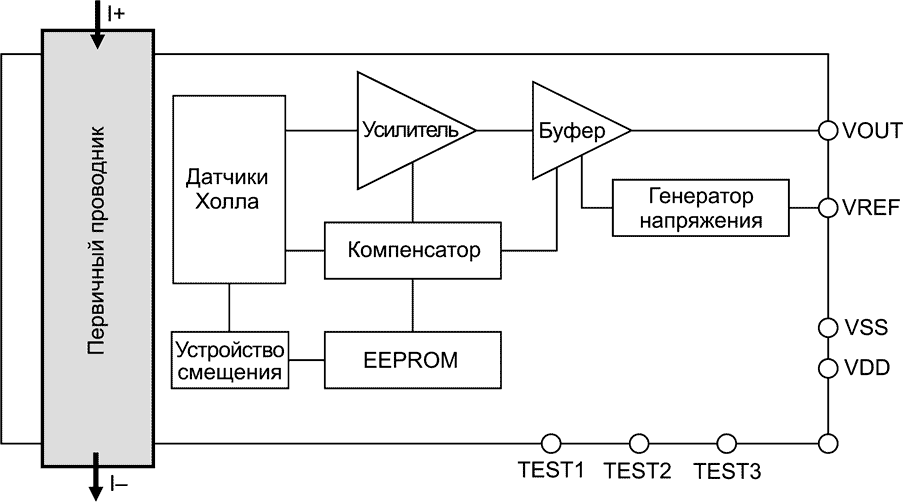

Блок-схема датчика тока CZ-3700
Блок-схема датчика тока CZ-3700.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: AKM releases an ultra-high accuracy coreless current sensor supporting 60Arms with more than 8mm of Creepage / Clearance Distance
