К семейству микромодулей питания Analog Devices добавляет 100-амперное устройство для оборудования дата-центров

Analog Devices расширила семейство микромодулей регуляторов Power by Linear, выпустив новый мощный понижающий DC/DC преобразователь LTM4700, который сочетает в себе наивысшую в своем классе мощность с характеристиками энергоэффективности, необходимыми для снижения требований к охлаждению инфраструктуры дата-центров. В новом микромодуле, который может быть сконфигурирован как два 50-амперных или один 100-амперный регулятор, использована инновационная технология корпусирования, позволяющая увеличить плотность компоновки серверного оборудования, а также повысить пропускную способность и вычислительную мощность дата-центров с минимальным влиянием на размеры системы и стоимость охлаждения. Высокоинтегрированная конструкция микромодуля LTM4700, включающая память, схемы преобразования данных и цифровой интерфейс, сокращает размеры решения примерно вдвое по сравнению с конкурирующими устройствами. Перечень приложений нового модуля охватывает облачные и высокоскоростные вычисления, инфраструктуру связи и платы PCIe, а также медицинское, промышленное и контрольно-измерительное оборудование.

Благодаря инновационной конструкции корпуса, совмещенного с теплоотводом, LTM4700 работает при температуре 73 °C, в то время как конкурирующие устройства нагреваются до типичной температуры 90 °C. При входном напряжении 12 В, выходном напряжении 0.8 В, токе нагрузки 100 А и обдуве воздухом со скоростью потока 200 футов в минуту LTM4700 может работать при температуре окружающей среды до 70 °C. Пиковая эффективность преобразователя при этих условиях достигает 90%. Архитектура микромодуля позволяет объединять до восьми устройств, чтобы, отдавая в нагрузку ток до 800 А, обеспечивать все возрастающую потребность в энергии современных процессоров дата-центров, включая ПЛИС, специализированные микросхемы, графические процессоры и микроконтроллеры.

LTM4700 работает при входных напряжениях от 4.5 В до 16 В, стабилизируя выходные напряжения от 0.5 В до 1.8 В, устанавливаемые через цифровой интерфейс. Интегрированные аналого-цифровые и цифро-аналоговые преобразователи и EEPROM позволяют пользователям с помощью совместимого с I²C интерфейса PMBus осуществлять цифровой контроль, регистрацию и управление параметрами системы. Для чувствительных к шумам приложений частота переключения в диапазоне от 200 кГц до 1 МГц может синхронизироваться с внешним источником. LTM4700 имеет функции собственной защиты и защиты нагрузки, в частности, от повышенного и пониженного напряжения, перегрузки по току и перегрева.

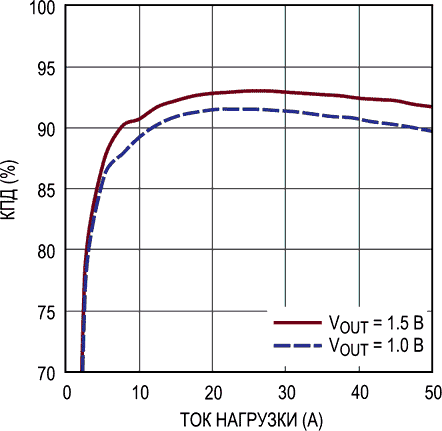

Зависимость КПД от тока нагрузки при входном напряжении 12 В.

Микромодули регуляторов, разработанные для решения энергетических проблем отрасли

Выпускаемые Analog Devices микромодули регуляторов помогают решать проблемы отрасли, связанные с недостаточным опытом разработчиков источников питания, необходимостью уменьшения площади печатной платы, сложностью теплового проектирования и возрастающим давлением конкурентного рынка. Микромодули Analog Devices являются законченными компонентами-в-корпусе для решений управления питанием с интегрированными DC/DC контроллерами, мощными транзисторами, входными и выходными конденсаторами, элементами частотной коррекции и дросселями, размещаемыми в компактных корпусах для поверхностного монтажа BGA или LGA. Микромодули питания могут поддерживать функции понижающего и понижающе-повышающего регулятора, зарядного устройства аккумуляторов, изолированного преобразователя и драйвера светодиодов.

Сводка основных характеристик LTM4700

• Два выхода по 50 А или один выход 100 А с цифровой установкой напряжений и цифровым интерфейсом для управления, частотной коррекции и мониторинга;
• Широкий диапазон входных напряжений от 4.5 В до 16 В;
• Диапазон выходных напряжений от 0.5 В до 1.8 В;
• КПД около 90% при входном напряжении 12 В, выходном напряжении 1 В и полной нагрузке 100 А;
• Максимальная ошибка выходного напряжения ±0.5% в полном диапазоне температур.

Цена и доступность

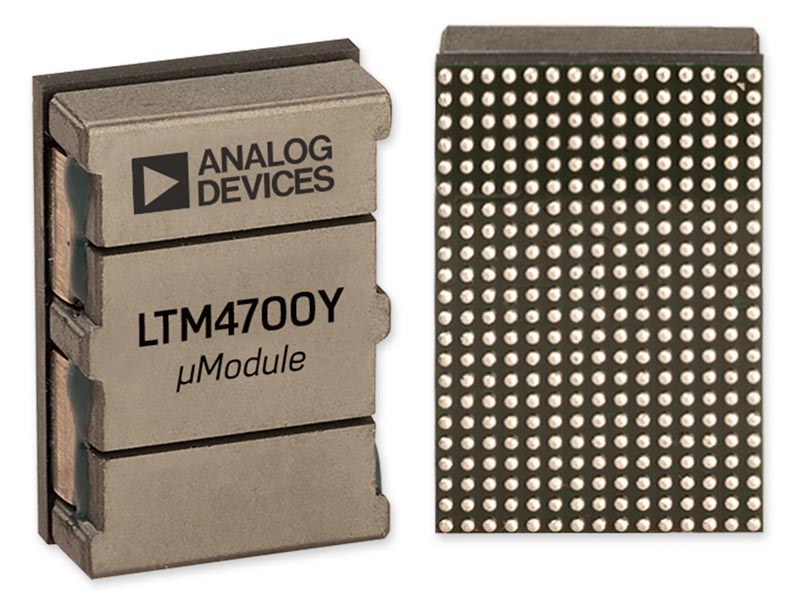

Модули выпускаются серийно в 330-контактных корпусах BGA с размерами 15 мм × 22 мм × 7.87 мм. В партиях из 1000 приборов цена одного модуля начинается от $97.26.

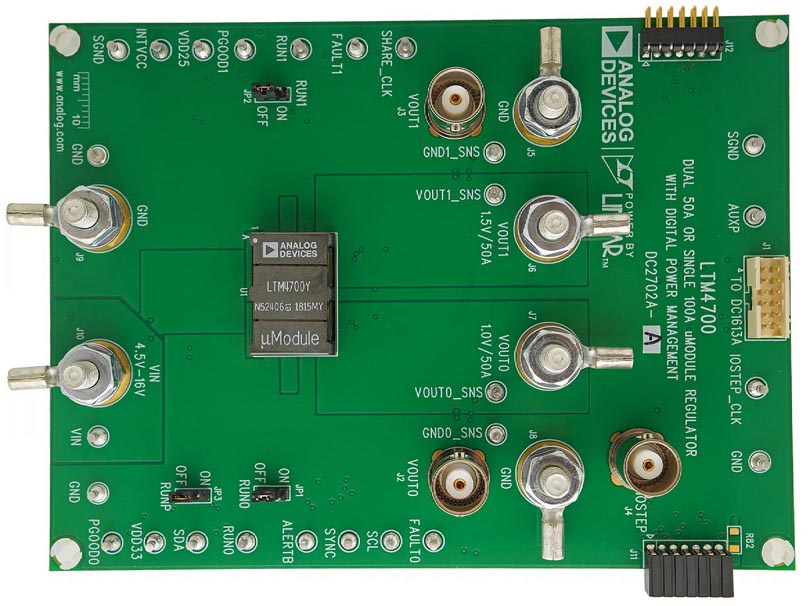

Демонстрационная схема DC2702A-A двухканального преобразователя на основе модуля LTM4700.
